• 设计紧凑，节省安装空间 • 双位组合式接线端子，可安全方便地进行等电位连接 • 螺纹轴及升高的拱形顶确保工作安全 • 带延长插入适配件的主接口可承受更高的漏电 • 可视化显示，方便在设备上直接检查状态 • 插接式信号连接，用于远程状态信号
| 产品类型 | PV 保护器 |
| 产品系列 | VALVETRAB MB |
| IEC 类别 | PV T1 / T2 |
| EN类型 | T1 / T2 |
| IEC 电源系统 | DC |
| 类型 | 导轨安装模块，单片 |
| 电涌保护故障报警 | 可视状态指示窗口和远程遥信报警触点 |
| 产品审核修订 | 08 |
| 污染等级 | 2 |
| 操作电流 | 5 mA AC ... 1.5 A AC 5 mA DC ... 1 A DC |
| 连接方式 | 螺钉连接 |
| 螺纹 | M5 |
| 紧固扭矩 | 3 Nm |
| 剥线长度 | 16 mm |
| 柔性导线横截面 | 2.5 mm² ... 35 mm² |
| 可连接导向横截面 AWG | 14 ... 2 |
| 连接方式 | 螺钉连接 |
| 螺纹 | M2 |
| 紧固扭矩 | 0.25 Nm |
| 剥线长度 | 7 mm |
| 柔性导线横截面 | 0.14 mm² ... 1.5 mm² |
| 刚性导线横截面 | 0.14 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 28 ... 16 |
| 宽度 | 71.2 mm |
| 高度 | 120 mm |
| 深度 | 65.5 mm (7.5 mm（含DIN导轨）) |
| 水平针距 | 4 分区 |
| 颜色 | 灰色 (RAL 7042) |
| 外壳材料 | PA 6.6 |
| 开口式侧板 | 否 |

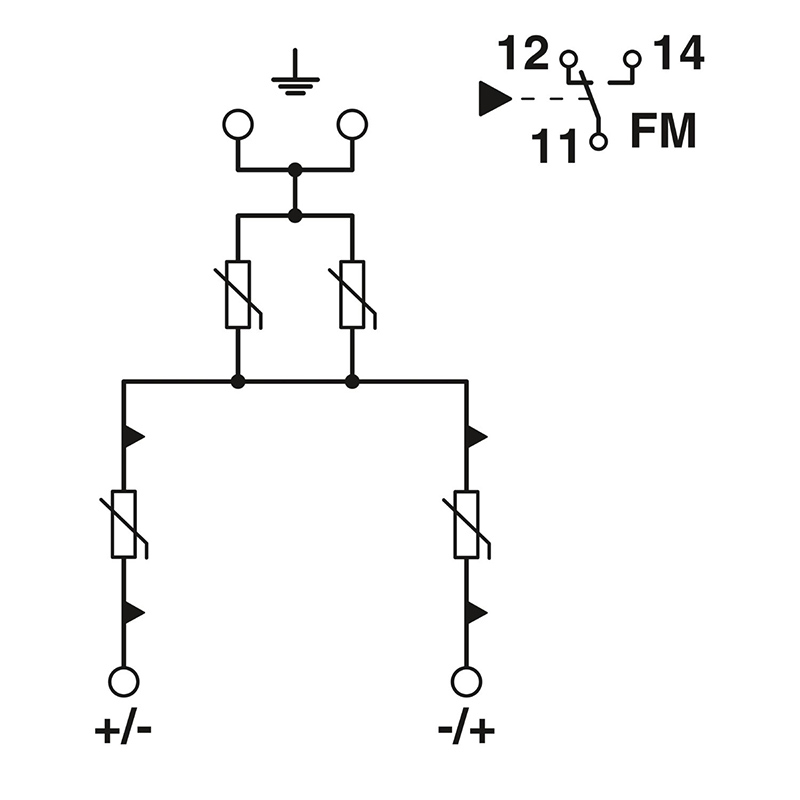

| 保护通道 | (L+) - (L-) (L-) - PE (L+) - PE |
| 动作方向 | (L+)-PE & (L-)-PE & (L+)-(L-) |
| 额定负载电流IL | 50 A |
| 残流IPE | ≤ 70 µA DC ≤ 500 µA AC |
| 标准/规格 | EN 61643-31 |
| 注意事项 | 2019 |
| 安装类型 | DIN导轨： 35 mm |
| 安装位置 | 内部 |
| 分离装置的安装位置 | 内部 |
| 可访问性 | 可访问 |
| 连接配置 | Y组态 |
| SPD 失效表现 | OCFM (分区错误行为) |
| 连接名称 | 远程遥信报警触点 |
| 切换功能 | 转换触点 |
| 标称工作电压 | 5 V AC ... 250 V AC 5 V DC ... 30 V DC |
| 阻燃等级，符合UL 94 | V-0 |
| 绝缘材料 | PA 6.6 PBT |
| 待机功耗 PC | ≤ 70.00 mVA |
| 标称放电电流In（8/20）µs | 20 kA |
| 最大放电电流 Imax (8/20) µs | 40 kA |
| 冲击放电电流（10/350）µs，充电 | 3.125 As |
| 冲击放电电流（10/350）µs，比能 | 9.77 kJ/Ω |
| 冲击放电电流（10/350）µs，峰值limp | 6.25 kA |
| 总放电电流Itotal (8/20) µs | 40 kA |
| 总放电电流Itotal (10/350) µs | 12.5 kA |
| 电压保护水平U | ≤ 3.3 kV |
| 残压Ures | ≤ 3.3 kV (In 时) ≤ 2.5 kV (3 kA时) ≤ 2.7 kV (6.25 kA时) ≤ 2.9 kV (10 kA时) ≤ 3.1 kV (15 kA) ≤ 4 kV (40 kA时) |
| 响应时间tA | ≤ 25 ns |
| 连接配置 | Y组态 |
| SPD 失效表现 | OCFM (分区错误行为) |
| 空载电压UOCSTC | ≤ 833 V DC |
| 最大放电电流 Imax (8/20) µs | 40 kA |
| 响应时间tA | ≤ 25 ns |
| 冲击放电电流（10/350）µs，充电 | 3.125 As |
| 冲击放电电流（10/350）µs，比能 | 9.77 kJ/Ω |
| 冲击电流 (10/350) µs (L-N)，电流峰值Iimp | 6.25 kA |
| 总放电电流Itotal (8/20) µs | 40 kA |
| 总放电电流Itotal (10/350) µs | 12.5 kA |
| 绝缘电阻 Riso | > 5 GΩ (500 V DC时) |
| 标称放电电流In（8/20）µs | 20 kA |
| 额定负载电流IL | 50 A |
| 持续操作电流 ICPV | < 70 µA |
| 最大连续工作电压UCPV | 1000 V DC |
| 额定短路电流 ISCPV | 2000 A |
| 残压Ures | ≤ 3.3 kV (In 时) ≤ 4 kV (40 kA时) ≤ 3.1 kV (15 kA) ≤ 2.9 kV (10 kA时) ≤ 2.7 kV (6.25 kA时) ≤ 2.5 kV (3 kA时) |
| 最大放电电流 Imax (8/20) µs | 40 kA |
| 总放电电流Itotal (8/20) µs | 40 kA |
| 总放电电流Itotal (10/350) µs | 12.5 kA |
| 标称放电电流In（8/20）µs | 20 kA |
| 保护等级 | IP20 (仅在使用了所有连接位的情况下) |
| 环境温度（运行） | -40 °C ... 80 °C |
| 环境温度（存放/运输） | -40 °C ... 80 °C |
| 海拔 | ≤ 6000 m (amsl) |
| 允许湿度（运行） | 5 % ... 95 % |
| 冲击力（运行） | 50g (半正弦 / 11 ms/ 3x ±X，±Y，±Z) |
| 振动（操作） | 5g (5 - 500 Hz/2.5 h/X,Y, Z) |
| 标称放电电流In（8/20）µs | 20 kA |
| 最大放电电流 Imax (8/20) µs | 40 kA |
| 总放电电流Itotal (8/20) µs | 40 kA |
| 总放电电流Itotal (10/350) µs | 12.5 kA |
| 残压Ures | ≤ 3.3 kV (In 时) ≤ 2.5 kV (3 kA时) ≤ 2.7 kV (6.25 kA时) ≤ 2.9 kV (10 kA时) ≤ 3.1 kV (15 kA) ≤ 4 kV (40 kA时) |
