| 螺纹 | M5 |
| 紧固扭矩 | 4.5 Nm 30 lbf-in. (UL) |
| 连接方式 | 螺钉连接 |
| 额定频率fN | 50 Hz (60 Hz) |
| 产品类型 | 电涌保护器 |
| 产品系列 | VALVETRAB MS |
| IEC 类别 | II T2 |
| 产品审核修订 | 02 |
| 污染等级 | 2 |
| 过电压类别 | III |
| 宽度 | 71 mm |
| 高度 | 99 mm |
| 深度 | 65.5 mm |
| 安装类型 | DIN导轨： 35 mm |
| 螺纹类型 | () |
| 外壳材料 | PA 6.6 PBT |
| 阻燃等级，符合UL 94 | V-0 |
| 标准/规格 | IEC 61643-11 |
| 注意事项 | 2011 |
| 最大持续工作电压MCOV（L-N） | 320 V AC |
| 最大持续工作电压MCOV（N-G） | 260 V AC |
| 电压保护水平VPR（L-L） | 2 kV |
| 电压保护水平VPR（L-N） | 1.2 kV |
| 电压保护水平VPR (L-G) | 1.8 kV |
| 电压保护水平VPR（N-G） | 1.2 kV |
| 额定放电电流 In (L-L) | 20 kA |
| 额定放电电流 In (L-N) | 20 kA |
| 额定放电电流 In (L-G) | 20 kA |
| 额定放电电流 In (N-G) | 20 kA |
| 保护通道 | L-L N-G L-G L-N |
| 额定放电电流 In (L-L) | 20 kA |
| 额定放电电流 In (L-N) | 20 kA |
| 额定放电电流 In (L-G) | 20 kA |
| 额定放电电流 In (N-G) | 20 kA |
| CE说明 | 这些产品仅用于欧盟和欧洲经济区范围以外的出口。 |
| 环境温度（运行） | -40 °C ... 80 °C |
| 环境温度（存放/运输） | -40 °C ... 80 °C |
| 允许湿度（运行） | 5 % ... 95 % |
| 保护等级 | IP20 (仅在使用了所有连接位的情况下) |
| 振动（操作） | 5g |
| 海拔 | ≤ 2000 m (amsl) |
| 冲击力（运行） | 25g |
| 额定电压 | 240/415 V AC |
| 位数 | 4 |
| 可连接导向横截面 AWG | 15 ... 2 10 ... 2 |
| 保护通道 | L-N N-PE L-PE |
| 连接名称 | 远程遥信报警触点 |
| 切换功能 | 转换触点 |
| 标称工作电压 | 5 V AC ... 250 V AC 30 V DC 125 V AC (UL) |
| 剥线长度 | 16 mm |
| 额定频率 | 50/60 Hz |
| 类型 | DIN导轨模块，分体式，可分离 |
| 残流IPE | ≤ 5 µA |
| 电涌保护故障报警 | 可视状态指示窗口和远程遥信报警触点 |
| 额定频率fN | 50 Hz (60 Hz) |
| EN类型 | T2 |
| 额定短路电流ISCCR | 25 kA |
| 最大备用保险丝，带有支线接线 | 125 A AC (gG) |
| IEC 电源系统 | TN-S TT |
| 操作电流 | 5 mA AC ... 750 mA 1 A 1 A (UL) |
| 连接方式 | 螺钉连接 |
| 螺纹 | M2 |
| 紧固扭矩 | 0.25 Nm |
| 剥线长度 | 7 mm |
| 可连接导向横截面 AWG | 28 ... 16 |
| 柔性导线最小横截面 | 0.14 mm² |
| 柔性导线最大横截面 | 1.5 mm² |
| 刚性导线最小横截面 | 0.14 mm² |
| 刚性导线最大横截面 | 1.5 mm² |

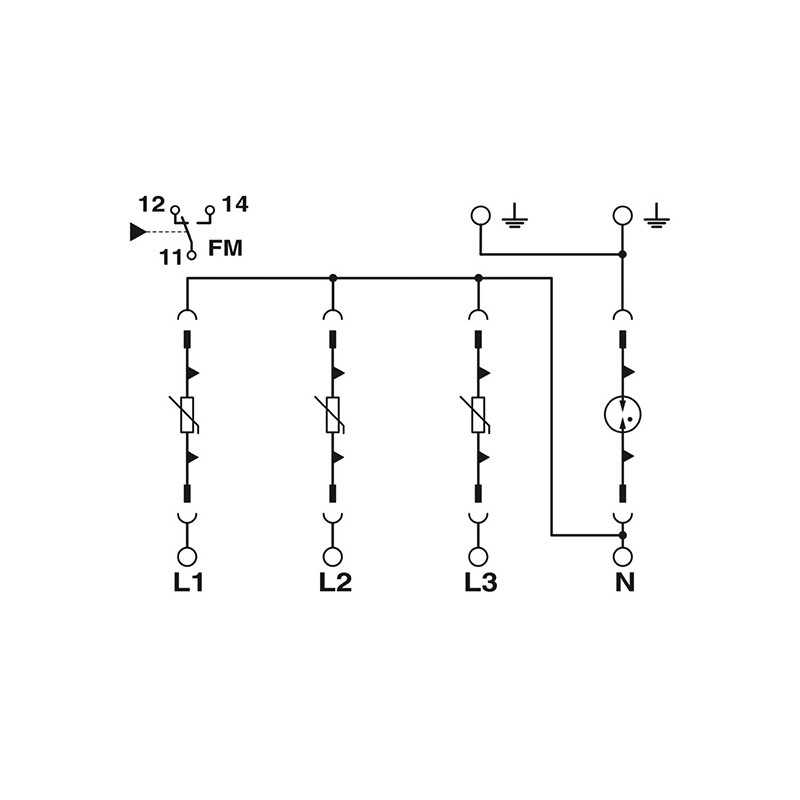

| 动作方向 | 3L-N & N-PE |
| 额定电压 UN | 240/415 V AC (TN-S) 240/415 V AC (TT) |
| 额定负载电流IL | 80 A |
| 待机功耗 PC | ≤ 450.00 mVA |
| 最大备用保险丝，带有V型连接线 | 80 A AC (gG) |
| 柔性导线最小横截面 | 1.5 mm² |
| 柔性导线最大横截面 | 25 mm² |
| 刚性导线最小横截面 | 1.5 mm² |
| 刚性导线最大横截面 | 35 mm² |
| 最大持续工作电压UC(L-N) | 335 V AC |
| 最大持续工作电压UC(N-PE) | 260 V AC |
| 标称放电电流In（8/20）µs | 20 kA |
| 最大放电电流 Imax (8/20) µs | 40 kA |
| 额定断开续流值 Ifi (N-PE) | 100 A (260 V) |
| 电压保护水平Up（L-N） | ≤ 1.6 kV |
| 电压保护水平Up (L-PE) | ≤ 1.9 kV |
| 电压保护水平Up (N-PE) | ≤ 1.5 kV |
| 残压Ures (L-N) | ≤ 1.6 kV (In 时) ≤ 1.1 kV (3 kA时) ≤ 1.3 kV (5 kA时) ≤ 1.5 kV (10 kA时) |
| 残压Ures (L-PE) | ≤ 1.9 kV (In 时) ≤ 1.2 kV (3 kA时) ≤ 1.3 kV (5 kA时) ≤ 1.5 kV (10 kA时) |
| 残压Ures (N-PE) | ≤ 0.4 kV (In 时) ≤ 0.1 kV (3 kA时) ≤ 0.15 kV (5 kA时) ≤ 0.25 kV (10 kA时) |
| UT下的TOV动作（ L-N） | 415 V AC (5 秒 / 耐受模式) 440 V AC (120 分钟 / 安全失效模式) |
| UT下的TOV动作（ N-PE） | 1200 V AC (200 ms / 耐受模式) |
| 响应时间tA（L-N） | ≤ 25 ns |
| 响应时间tA（N-PE） | ≤ 100 ns |
| 电源分配系统 | Wye |
| SPD型号 | 4 (for Type 2 applications) |
| 工作电压 | 125 V AC |
| 交流工作电流 | 1 A |
| 紧固扭矩 | 30 lbf-in. |
| 可连接导向横截面 AWG | 10 ... 2 |
| 最大持续工作电压UC(L-N) | 335 V AC |
| 最大持续工作电压UC(N-PE) | 260 V AC |
| 标称放电电流In（8/20）µs | 20 kA |
| 最大放电电流 Imax (8/20) µs | 40 kA |
| 额定断开续流值 Ifi (N-PE) | 100 A (260 V) |
| 电压保护水平Up（L-N） | ≤ 1.6 kV |
| 电压保护水平Up (L-PE) | ≤ 1.9 kV |
| 电压保护水平Up (N-PE) | ≤ 1.5 kV |
| 残压Ures (L-N) | ≤ 1.6 kV (In 时) ≤ 1.1 kV (3 kA时) ≤ 1.3 kV (5 kA时) ≤ 1.5 kV (10 kA时) |
| 残压Ures (L-PE) | ≤ 1.9 kV (In 时) ≤ 1.2 kV (3 kA时) ≤ 1.3 kV (5 kA时) ≤ 1.5 kV (10 kA时) |
| 残压Ures (N-PE) | ≤ 0.4 kV (In 时) ≤ 0.1 kV (3 kA时) ≤ 0.15 kV (5 kA时) ≤ 0.25 kV (10 kA时) |
| UT下的TOV动作（ L-N） | 415 V AC (5 秒 / 耐受模式) 440 V AC (120 分钟 / 安全失效模式) |
| UT下的TOV动作（ N-PE） | 1200 V AC (200 ms / 耐受模式) |
| 响应时间tA（L-N） | ≤ 25 ns |
| 响应时间tA（N-PE） | ≤ 100 ns |
