VAL-MS-T1/T2 1000DC-PV/2+V-FM - 1/2类

2801161

防雷保护装置/电涌保护器，用于2位绝缘接地1,000 V DC光伏电压系统，适合DIN导轨安装，3位底座元件带遥信触点，三个可插拔温度监控保护元件，每个插头上都有状态信息。

Product advantage：

• 广泛应用于各种场合范围，质量有保证 • 具有1 HP（水平针距）的行业标准总宽度，可通过桥接件快速安装 •“热”插拔模块，可轻松进行测试和绝缘测量

Advisory order

189 5170 2156

Product details

技术数据说明概述

注意事项	设备适用于安装在防触摸外壳上。确保连接区域内的有源部件和接地部件之间至少有8 mm的间隙。

产品属性

产品类型

PV 保护器

产品系列	VALVETRAB MS

IEC 类别

PV I / II PV T1 / T2

EN类型

T1 / T2

IEC 电源系统

类型	DIN导轨模块，分体式，可分离

有源和接地部件之间的距离

8 mm

安装位置

内部

分离装置的安装位置

内部

可访问性

可访问

连接配置

Y组态

SPD 失效表现

OCFM (分区错误行为)

电涌保护故障报警

可视状态指示窗口和远程遥信报警触点

数据管理状态

产品审核修订

绝缘特性

过电压类别

III

污染等级

电气特性

指示器/远程信号发送

连接名称

远程遥信报警触点

切换功能

转换触点

标称工作电压

5 V AC ... 250 V AC 30 V DC

操作电流	5 mA AC ... 1.5 A AC

1 A DC

连接数据

连接方式

螺钉连接

螺纹

紧固扭矩	3 Nm (1.5 mm² ... 16 mm²) 4.5 Nm (25 mm² ... 35 mm²)

剥线长度

16 mm

柔性导线横截面

1.5 mm² ... 25 mm²

刚性导线横截面

1.5 mm² ... 35 mm²

可连接导向横截面 AWG

15 ... 2

连接方式

叉形电缆端头

远程遥信报警触点

连接方式	采用COMBICON直插式/螺钉连接

螺纹

紧固扭矩

0.25 Nm

剥线长度

7 mm

柔性导线横截面

0.14 mm² ... 1.5 mm²

刚性导线横截面

0.14 mm² ... 1.5 mm²

可连接导向横截面 AWG

28 ... 16

尺寸

宽度

53.4 mm

高度

98.7 mm

深度	65.7 mm (7.5 mm（含DIN导轨）)

水平针距

3 分区

材料规格

颜色	黑色 (RAL 9005)

阻燃等级，符合UL 94

V-0

材料的CTI值

600

绝缘材料	PA 6.6-FR PBT-FR

材料组

外壳材料	PA 6.6-FR PBT-FR

机械特性机械参数

开口式侧板

否

保护电路

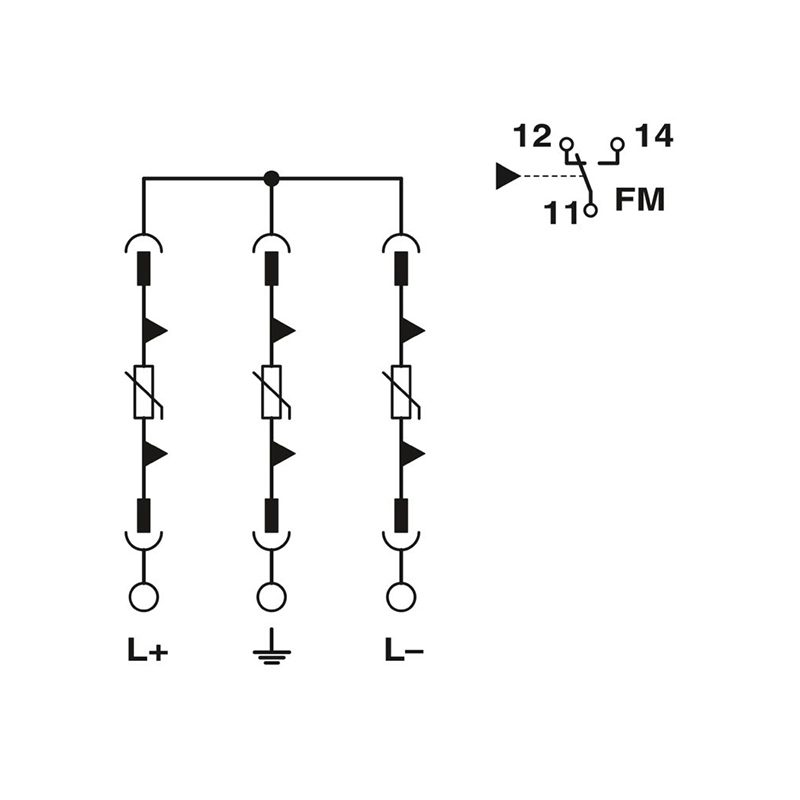

保护通道	(DC+) - (DC-) (DC+/DC-) - PE

动作方向	(L+)-PE & (L-)-PE & (L+)-(L-)

额定负载电流IL

80 A

残流IPE

≤ 20 µA DC ≤ 350 µA AC

待机功耗 PC

≤ 25.00 mVA

标称放电电流In（8/20）µs

15 kA

最大放电电流 Imax (8/20) µs

40 kA

冲击放电电流（10/350）µs，充电

2.5 As

冲击放电电流（10/350）µs，比能

6.25 kJ/Ω

冲击放电电流（10/350）µs，峰值limp

5 kA

总放电电流Itotal (8/20) µs

40 kA

总放电电流Itotal (10/350) µs

5 kA

电压保护水平U

≤ 3.5 kV

残压Ures

≤ 3.5 kV (In 时) ≤ 4.6 kV (40 kA时) ≤ 4.1 kV (30 kA时) ≤ 3.7 kV (20 kA) ≤ 3.2 kV (10 kA时) ≤ 2.9 kV (5 kA时)

响应时间tA

≤ 25 ns

PV 保护电路

连接配置

Y组态

SPD 失效表现

OCFM (分区错误行为)

直流电压侧（DC）保护电路

空载电压UOCSTC

≤ 975 V DC

最大放电电流 Imax (8/20) µs

40 kA

响应时间tA

≤ 25 ns

冲击放电电流（10/350）µs，充电

2.5 As

冲击放电电流（10/350）µs，比能

6.25 kJ/Ω

冲击电流 (10/350) µs (L-N)，电流峰值Iimp

5 kA

总放电电流Itotal (8/20) µs

40 kA

总放电电流Itotal (10/350) µs

5 kA

绝缘电阻 Riso

> 5 GΩ (500 V DC时)

标称放电电流In（8/20）µs

15 kA

额定负载电流IL

80 A

持续操作电流 ICPV

< 20 µA

最大连续工作电压UCPV

1170 V DC

额定短路电流 ISCPV

2000 A

残压Ures

≤ 3.5 kV (In 时) ≤ 4.1 kV (30 kA时) ≤ 3.7 kV (20 kA) ≤ 3.2 kV (10 kA时) ≤ 2.9 kV (5 kA时)

≤ 4.6 kV (40 kA时)

残流IPE

≤ 20 µA DC ≤ 350 µA AC

环境和真实条件环境条件

保护等级	IP20 (仅在使用了所有连接位的情况下)

环境温度（运行）

-40 °C ... 80 °C

环境温度（存放/运输）

-40 °C ... 80 °C

海拔	≤ 2000 m (amsl)

允许湿度（运行）

5 % ... 95 %

冲击力（运行）

60g (半正弦 / 11 ms/ 3x ±X，±Y，±Z)

振动（操作）

7.5g (5-500 Hz/2.5 h/XYZ)

认证 UL规格

最大持续工作电压MCOV

1170 V DC

短路电流等级 (SCCR)

50 kA

电压保护标准VPR

3 kV

额定放电电流 In

10 kA

保护通道	(L+) - (L-) (L-) - G (L+) - G

额定电压

1170 V DC

电源分配系统

DC PV

SPD型号

1CA

UL指示器/遥信

工作电压

125 V AC

交流工作电流

1 A AC

UL连接数据

紧固扭矩	30 lbf-in.

可连接导向横截面 AWG

14 ... 2

标准和规范

标准/规格

EN 61643-31

注意事项

2019

安装

安装类型	DIN导轨： 35 mm
