| 产品类型 | 壳体 |
| 产品系列 | UCS 145-125 |
| 型号 | 薄型 |
| 外壳类型 | 通用型外壳 |
| 壳体系列 | UCS |
| 带通风口 | 否 |
| 产品审核修订 | 00 |

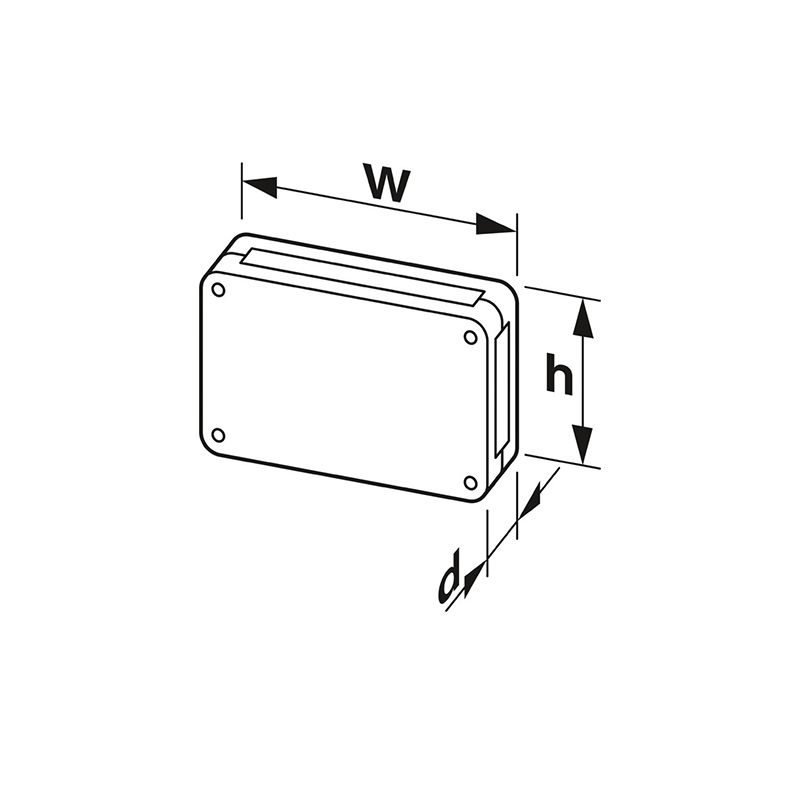

| 宽度 | 145 mm |
| 高度 | 125 mm |
| 深度 | 47 mm |
| 安装位置 | 任意 |
| 紧固力矩 / Prędkość obrotowa | 上下部壳体之间螺钉连接: 1.2 - 1.4 Nm / 500 - 1000 rpm 安装PCB: 0.4 - 0.5 Nm / 500 - 1000 rpm |
| 外壳材料 | PC |
| 阻燃等级，符合UL 94 | V0 |
| 颜色 (外壳) | 浅灰 (RAL 7035) |
| 表面特性 | 未处理 |
| 规格 | IEC 60068-2-27:2008-02 |
| 脉冲波形 | 半弦 |
| 加速度 | 15g |
| 电击时间 | 11 毫秒 |
| 每个方向的电击次数 | 3 |
| 测试方向 | X-, Y- 与 Z-轴（正向与负向） |
| 环境温度（运行） | -40 °C ... 105 °C (根据功率损耗) |
| 环境温度（存放/运输） | -40 °C ... 55 °C |
| 环境温度（组装） | -5 °C ... 100 °C |
| 相对湿度（存放/运输） | 80 % |
| 要达到的最大IP编码 | IP20 |
| 组装说明 | 外壳最多可以打开10次。 |
| 包装类型 | 盒装 |
| 规格 | IEC 60695-2-11:2014-02 |
| 温度 | 850 °C |
| 暴露时间 | 30 s |
| 规格 | IEC 60695-10-2:2014-02 |
| 温度 | 125 °C |
| 测试持续时间 | 1 h |
| 力 | 20 N |
| 规格 | IEC 60068-2-31:2008-05 |
| 下降高度 | 50 cm |
| 频率 | 50 |
| 规格 | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| 结果，防护等级，IP代码 | IP20 |
| PCB支架数量 | 1 |
| PCB安装类型 | 螺栓安装 |
| 总PCB表面 | 12000 mm² |
| PCB支架说明 | 该产品专用于印刷电路板。可以使用粘合垫（附件）安装其他印 刷电路板。 |
| 支持的外形系数 | Raspberry Pi |
| 环境温度 | 30 °C |
| 降低因数 | 0.85 |
| 安装位置 | 垂直 |
| 功耗 | 9.4 W |
| 环境温度 | 40 °C |
| 降低因数 | 0.7 |
| 安装位置 | 垂直 |
| 功耗 | 7.7 W |
| 环境温度 | 50 °C |
| 降低因数 | 0.55 |
| 安装位置 | 垂直 |
| 功耗 | 6 W |
| 环境温度 | 60 °C |
| 降低因数 | 0.4 |
| 安装位置 | 垂直 |
| 功耗 | 4.4 W |
| 规格 | IEC 60068-2-6:2007-12 |
| 频率 | 10 - 150 - 10 Hz |
| 扫描速率 | 1倍频程/分钟 |
| 振幅 | 0.15 mm (10 Hz ... 58.1 Hz) |
| 加速度 | 2g (58.1 Hz ... 150 Hz) |
| 每轴的测试周期 | 2.5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 规格 | VW PV 3.10.7:2005-02 |
| 结果 | 已通过测试 |
| 环境温度 | 20 °C |
| 降低因数 | 1 |
| 安装位置 | 垂直 |
| 功耗 | 11 W |
