• 22.5 mm宽• 低磨损开关 • 减少接线量 • 使用寿命长 • 节省空间 • 3相线桥 • 用于双金属功能的可调电流

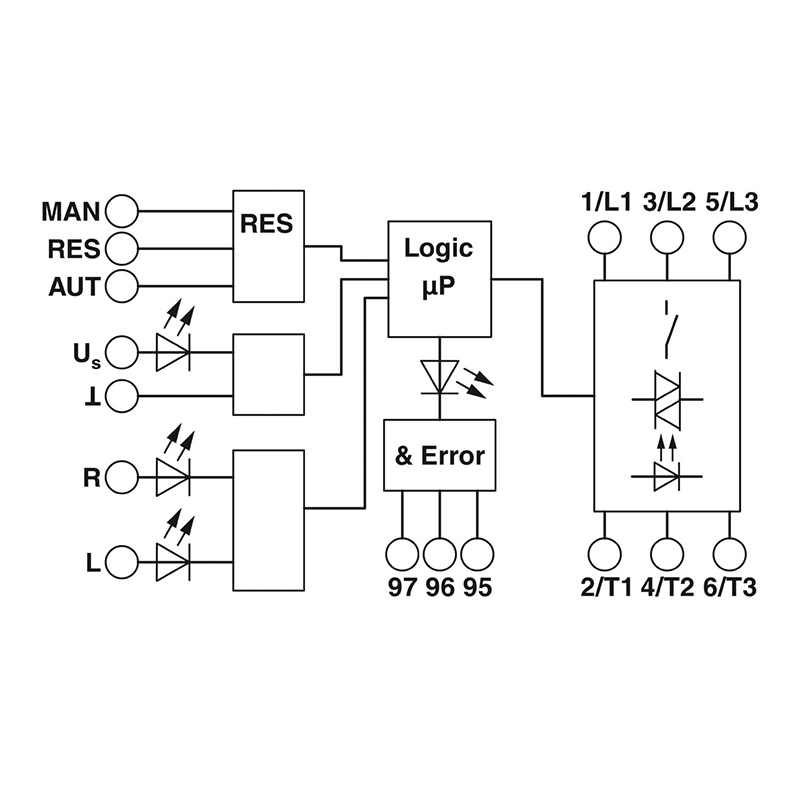

| 输入名称 | 控制输入右侧/左侧 |
| 额定操作电压UC | 24 V DC |
| 触发电压范围 | 19.2 V DC ... 30 V DC |
| 额定操作电流IC | 5 mA (输入类型 1) |
| 开关阈值 | 9.6 V (“0”信号) 19.2 V (“1”信号) |
| 额定工作电压Ue | 500 V AC |
| 工作电压范围 | 42 V AC ... 550 V AC |
| 额定操作电流 Ie | 9 A (AC-51) 6.5 A (AC-53a) |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 14 |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm 5 lbf-in. ... 7 lbf-in. |
| 额定条件下的最大功耗 | 13.5 W |
| 最大功率损耗 | 14.6 W |
| 相数 | 3 |
| 电机起动器类型 | 可逆式起动器 |
| 切换频率 | ≤ 2 Hz (取决于负载) |
| 最小功率损耗 | 1.1 W |
| 协调类型 | 1 |
| 产品类型 | 混合电机起动器 |
| 产品系列 | CONTACTRON |
| 操作模式 | 100%工作因数 |
| 产品审核修订 | 10 |
| 污染等级 | 2 |
| 额定绝缘电压 | 500 V |
| 额定过电压 | 6 kV |
| 过电压等级 | III |
| 控制输入和控制电源电压以及辅助电路至主电路的绝缘特性 | 工作电压≤ 300 V AC时（例如230/400 V AC、277/480 V AC）的 安全绝缘（ IEC 60947-1） 工作电压300 V AC ... 500 V AC时的基础隔离 (IEC 60947-1) |
| 宽度 | 22.5 mm |
| 高度 | 107 mm |
| 深度 | 114 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 可并列安装，间距请见降低额定值 |
| 安装位置 | 垂直（水平DIN导轨，下电机输出） |
| 螺纹类型 | () |
| 阻燃等级，符合UL 94 | V0 (外壳) |
| 证书 | UKCA合规 |
| 环境温度（运行） | -25 °C ... 70 °C (注意降低值) |
| 环境温度（存放/运输） | -40 °C ... 80 °C |
| 保护等级 | IP20 |
| 海拔 | ≤ 2000 m |
| 额定控制电路电源电压US | 24 V DC |
| 额定控制电源电流IS | 40 mA |
| 保护电路 | 电涌保护 极性保护 |
| 控制电源电压范围 | 19.2 V DC ... 30 V DC |
| 状态显示 | LED (黄色) |
| 工作电压显示 | 绿色LED |
| 错误指示 | 红色LED |
| 典型关闭时间 | < 30 ms |
| SCCR | 100 kA (500 V AC（ 保险丝：30 A CC级/30 A J级（高容错））) 5 kA (500 V AC（保险丝：20 A RK5（标准容错））) |
| 控制输入和控制电源电压至辅助电路之间的绝缘特性 | 安全绝缘（ IEC 60947-1），≤ 300 V AC的辅助电路中 |
| 干线频率 | 50/60 Hz |
| 负载电流范围 | 1.5 A ... 9 A (参见衰减曲线) |
| 符合IEC 60947-4-2标准的动作特性 | 10A级 |
| 冷却时间 | 20 min. (用于自动复位) |
| 漏电流 | 0 mA |
| 注意事项 | 确认：浮动转换触点，信号触点 |
| 触点类型 | 1 个转换触点 |
| 符合IEC 60947-5-1标准要求的开关容量 | 3 A (230 V, AC15) 2 A (24 V, DC13) |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 14 |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm 5 lbf-in. ... 7 lbf-in. |
| 证书 | NLDX.E228652 |
| FLA | 6.5 A (500 V AC) |
| Group installation | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) 30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded) |
| Category code | NLDX / NRNT |
| 工作阈值 | > 45 A |
| 响应时间 | < 2 s |
| 标准/规程 | IEC 60947-1 IEC 60947-4-2 |
