PTCB E1 24DC/1-8A NO - 电子设备断路器

2908262

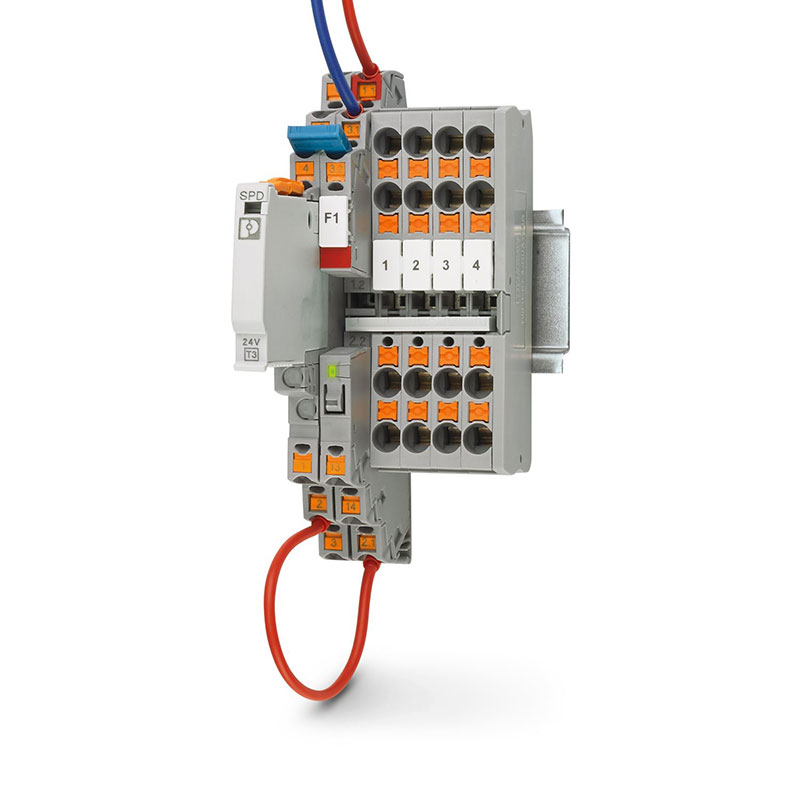

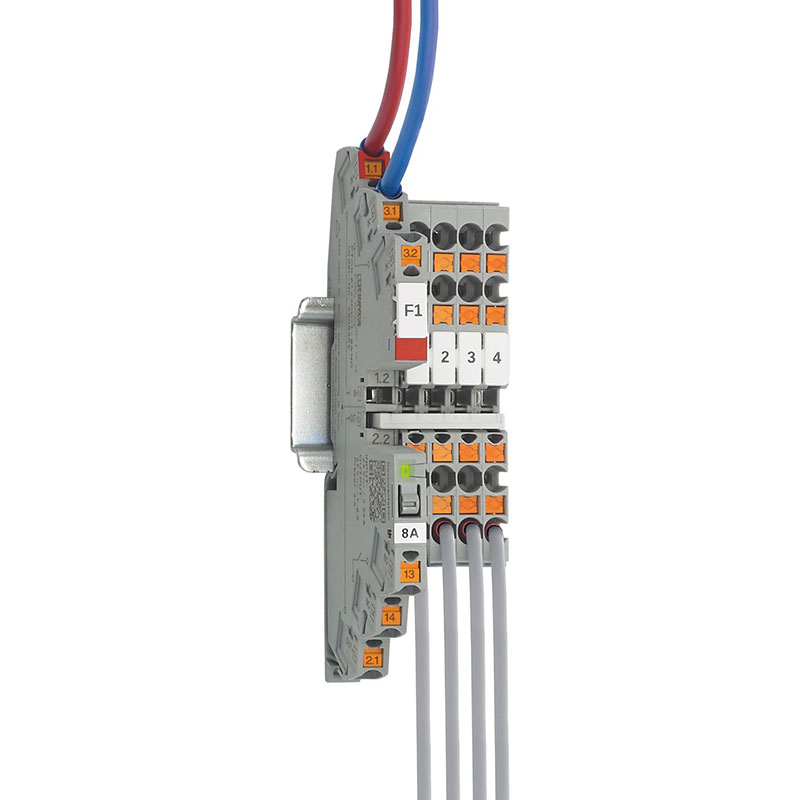

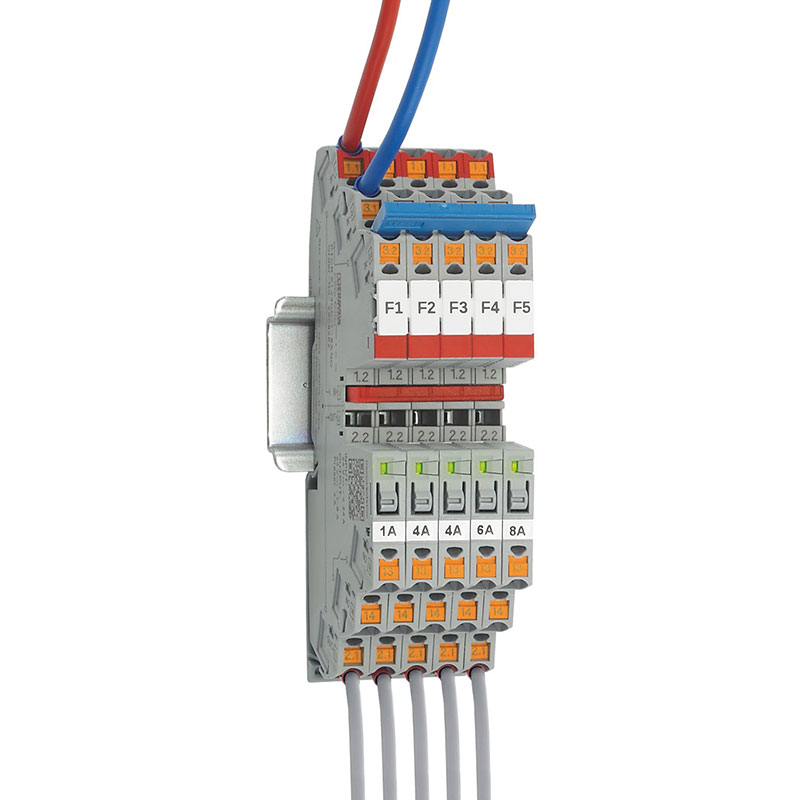

单通道电子式断路器，用于在过载和短路的情况下保护24 V DC负载。采用CLIPLINE complete接线端子系统组件可以轻松实现电位分配。带设定额定电流的电子锁功能。用于DIN导轨安装。

Product advantage： • 可与CLIPLINE complete端子桥接，应用方便 • 设计宽度仅6 mm，节省控制柜内空间 • 电流值灵活可调，适用范围广，库存降低 • 精确地根据您的要求，个性化定制合适的保护

Advisory order

189 5170 2156

Product details

技术数据

连接数据

主电路IN+

连接方式

直插式连接

剥线长度

8 mm

刚性导线横截面

0.2 mm² ... 4 mm²

可连接导向横截面 AWG

24 ... 12

柔性导线横截面，带套管，带塑料绝缘套管

0.2 mm² ... 2.5 mm²

柔性导线横截面，带不含绝缘套管的冷压头

0.2 mm² ... 2.5 mm²

柔性导线横截面

0.2 mm² ... 2.5 mm²

电气特性

概述

工作电压	18 V DC ... 30 V DC

额定电压

24 V DC

标称工作电流IN

24 A DC (总电流入口) 8 A DC (额定电流输出)

产品属性

产品类型

设备断路器

产品系列

PTCB

位数

类型

导轨安装模块，单片

通道数目

数据管理状态

产品审核修订

绝缘特性

保护等级

III

污染等级

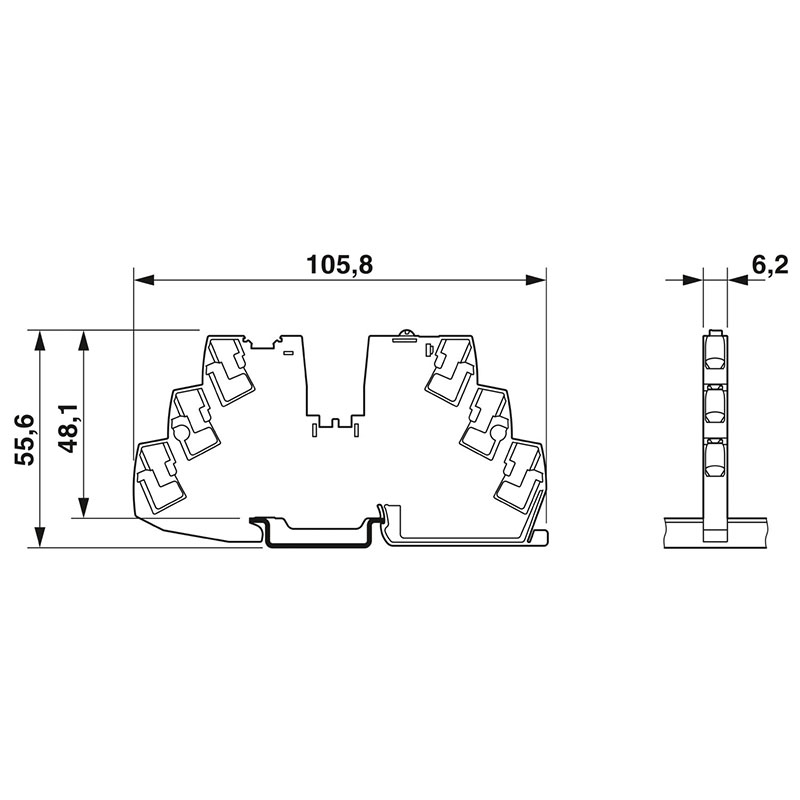

尺寸

宽度

6.2 mm

高度

105.8 mm

深度	55.6 mm (7.5 mm（含DIN导轨）)

安装

安装类型	DIN导轨： 35 mm

材料规格

颜色	灰色 (RAL 7042)

标识材料

PBT PBT

环境和真实条件

环境条件

保护等级

IP20

环境温度（运行）

-30 °C ... 60 °C

环境温度（存放/运输）

-40 °C ... 70 °C

海拔	≤ 3000 m 最高至52 °C (amsl) ≤ 4000 m 最高至46 °C (amsl)

标准和规范

标准/规格

EN 61000-6-2

注意事项	电磁兼容 – 工业区域的抗干扰性

认证

UL认证

标识	UL/C-UL Listed UL 508 UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D; T4 (Hazardous Location) UL Recognized UL 2367

说明

概述

注意事项	EN 50121-3-2：轨道交通应用——电磁兼容性——第3-2部分：轨道车辆——设备反复硬短路可降低集成备用保险丝的熔断积分。信号线连接已依照EN 61000-4-4标准在1 kV电压下进行测试；必要时，客户必须采取适当的防护措施

信号处理

通道LED熄灭

关 (通道已关闭)

通道LED黄色

闪烁 (通道接通，通道负载 > 80% ) 闪烁 (编程模式激活)

造船业许可

标识

DNV GL

腐蚀性气体测试

标识	ISA S71.04.2013 G3 Harsh Group A

DNV GL数据

Temperature

Humidity

振动

EMC

Enclosure

短路开关容量

300 A

电压压降	0.13 V (8 A时)

负载电路

停机时间	≤ 10 ms (适用于短路 > 2.0 x IN) 1 s (1.2 ... 2.0 x IN)

标称工作电流 IN

1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 A DC (可设置)

额定电流（预调）

4 A

额定过电压

0.5 kV

分断方法

E (电子)

反馈电阻	最大 35 V DC

要求的备用保险丝

仅在电源的Imax > 短路开关容量时需要。内置故障安全元件。

介电强度	最大 35 V DC (负载电路)

保险丝

电子

效率

> 99 %

闭路电流 I0

典型值 12 mA

功耗

模块初始化时间

< 0.55 s

关闭一条通道后的等待时间

5 s (过载/短路)

测量公差I

± 15 %

温度衰减	21 A (60 C时的总电流) 8 A (50 C时的通道电流) 7 A (60 C时的通道电流) 24 A (50 C时的总电流)

欠压关闭	≤ 17.8 V DC (有源) ≥ 18.8 V DC (无源)

过电压关闭

≥ 30.5 V DC (有源) ≤ 29.5 V DC (无源)

最大电容负载

25000 µF (取决于电流设置和可用的短路电流)

指示器/远程信号发送

连接名称

遥信报警回路

切换功能

N/O触点

标称工作电压

0 V DC ... 30 V DC

操作电流

100 mA DC

主电路IN-

连接方式

直插式连接

剥线长度

8 mm

刚性导线横截面

0.2 mm² ... 4 mm²

可连接导向横截面 AWG

24 ... 12

柔性导线横截面，带套管，带塑料绝缘套管

0.2 mm² ... 2.5 mm²

柔性导线横截面，带不含绝缘套管的冷压头

0.2 mm² ... 2.5 mm²

柔性导线横截面

0.2 mm² ... 2.5 mm²

主电路OUT

连接方式

直插式连接

剥线长度

8 mm

刚性导线横截面

0.2 mm² ... 4 mm²

可连接导向横截面 AWG

24 ... 12

柔性导线横截面，带套管，带塑料绝缘套管

0.2 mm² ... 2.5 mm²

柔性导线横截面，带不含绝缘套管的冷压头

0.2 mm² ... 2.5 mm²

柔性导线横截面

0.2 mm² ... 2.5 mm²

遥信报警回路

剥线长度

10 mm

刚性导线横截面

0.2 mm² ... 4 mm²

可连接导向横截面 AWG

24 ... 14

柔性导线横截面，带套管，带塑料绝缘套管

0.2 mm² ... 2.5 mm²

柔性导线横截面，带不含绝缘套管的冷压头

0.2 mm² ... 2.5 mm²

连接方式

直插式连接

柔性导线横截面

0.2 mm² ... 2.5 mm²

通道LED绿色

通道LED红色

闪烁 (通道关闭，超压或欠压激活) 快速闪烁 (通道已关闭，输出端的外部电压，可能的安装错误) 闪烁 (通道关闭，准备好重新接通，过载或短路释放) ON暂时 (通道关闭，5 s冷却阶段，过载或短路释放)

阻燃等级，符合UL 94

V-0

湿度测定	96 h，95 % RH，40 °C

冲击力（运行）

30g (IEC 60068-2-27，测试Ea)

振动（操作）

10 Hz ... 59.6 Hz (振幅 ±0.35 mm；符合IEC 60068-2-6，试验Fc) 5 Hz … 100 Hz (共振搜索4g，共振频率4g，90分钟（符合DNV GL B级）) 59.6 Hz … 150 Hz (加速度 5g；符合IEC 60068-2-6，试验Fc)

MTBF (IEC 61709, SN 29500)

25641025 h (25 °C、21 %负载时) 1149425 h (在55°C下100%负载时) 10989010 h (40 °C，34.25 %负载时)

失效安全元器件

15 A DC
