| 额定控制电路电源电压US | 24 V -20 % ... +10 % |
| US 时的功耗 | 1 W (适用直流电) 1.2 W (AC) |
| US 时的功耗 | 1 W (适用直流电) 1.2 W (AC) |

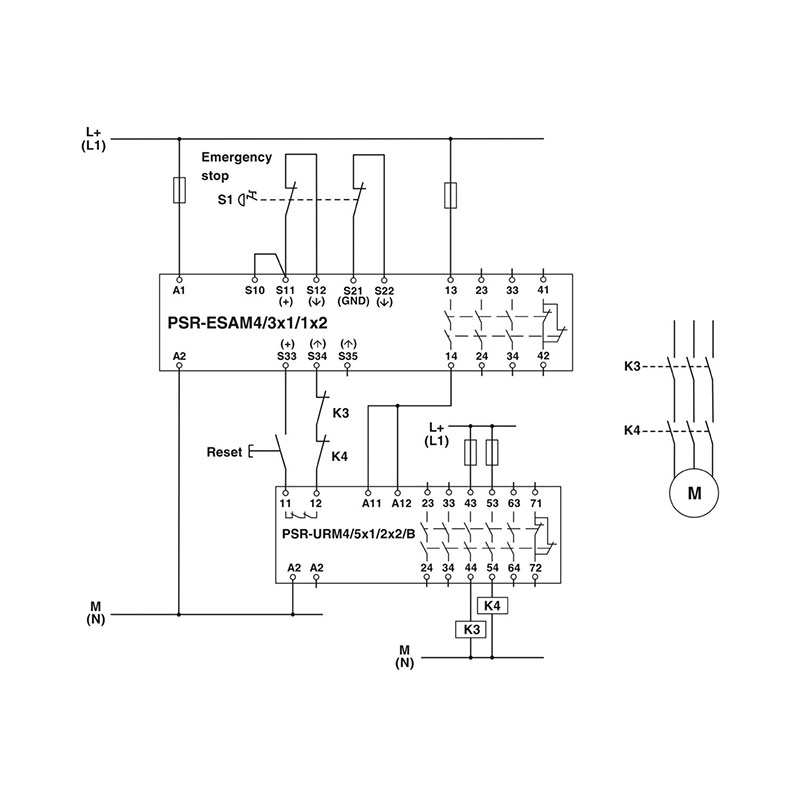

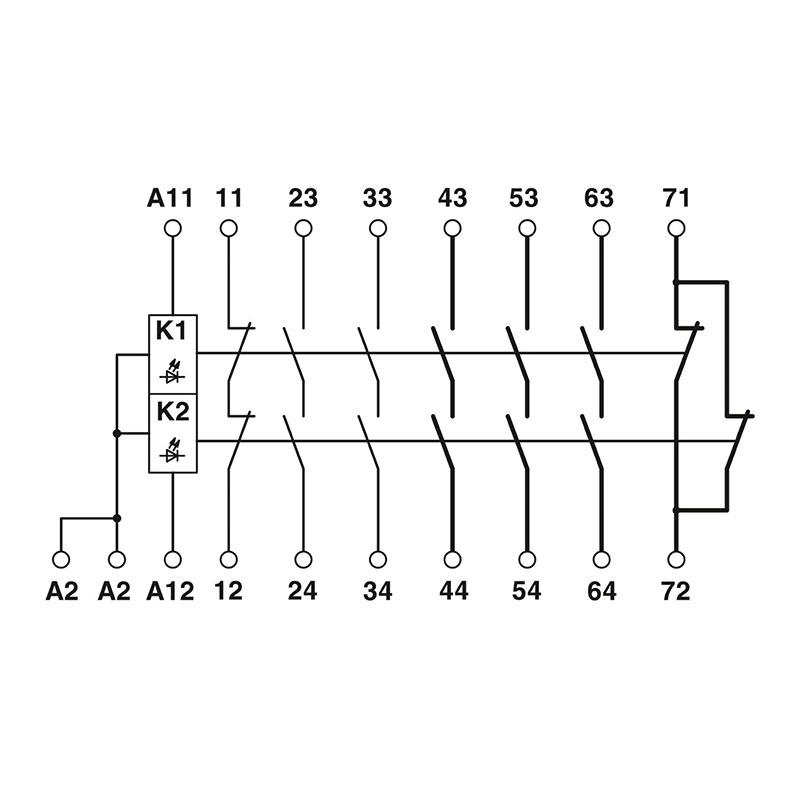

| 触点类型 | 5路常开安全触点输出 1个信号传输电流通路 1路反馈回路 |
| 可插拔 | 是 |
| 额定条件下的最大功耗 | 15.8 W (US = 26.4 V, IL² = 72 A², PTotal max = 1.4 W + 14.4 W) |
| 额定操作模式 | 100 %符合条件 |
| 产品类型 | 安全继电器 |
| 产品系列 | PSRclassic |
| 应用 | 扩展模块 |
| 机械寿命 | 约 107 开关次数 |
| 继电器型号 | 触点扩展模块的安全继电器 |
| 产品审核修订 | 07 |
| 宽度 | 35 mm |
| 高度 | 112 mm |
| 深度 | 114.5 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 注意降容 |
| 安装位置 | 垂直或水平 |
| 外壳材料 | 尼龙 |
| 颜色 (外壳) | 黄色 (RAL 1018) |
| 保护等级 | IP20 |
| 环境温度（运行） | -20 °C ... 55 °C (注意降低值) |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 允许的最大相对湿度（操作） | 75 % (平均，85%间歇，无冷凝) |
| 电击 | 15g |
| 振动（操作） | 10 Hz ... 150 Hz, 2g |
| 插入位置最低保护等级 | IP54 |
| 最大高度 | ≤ 2000 m (海平面以上) |
| 最大允许湿度（存放/运输） | 75 % (平均，85%间歇，无冷凝) |
| 标准/规程 | EN 60947-5-1 |
| 应用说明 | 只用于工业应用 |
| 最低通断容量 | 50 mW |
| 额定绝缘电压 | 250 V |
| 额定过电压／绝缘 | 请见章节“绝缘配合” |
| 最小切换电压 | 5 V AC/DC |
| 限制连续电流 | 6 A (N/O触点) 6 A (常闭触点71/72) 3 A (常闭触点11/12) |
| 最大启动电流 | 6 A |
| 典型释放时间 | < 20 ms (在Us处/通过A11/A12控制时) |
| 恢复时间 | < 1 s |
| 典型启动时间（ Us 时） | < 20 ms (在Us处/通过A11/A12控制时) |
| 典型启动时间（ Us 时） | < 20 ms (在Us处/通过A11/A12控制时) |
| 冲击电流 | 典型值 200 mA (在Us处Δt = 2 ms，每通道) |
| 符合IEC 60947-5-1标准要求的开关容量 | 3 A (AC15) 5 A (DC13) |
| 总电流值的平方 | 72 A2 (ITH2 = I12 + I22 + ... + I52) |
| 连接方式 | 直插式连接 |
| 刚性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 导线横截面AWG | 24 ... 16 |
| 剥线长度 | 8 mm |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.25 mm² ... 1.5 mm² (只能使用CRIMPFOX 6夹线钳) |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.25 mm² ... 1.5 mm² (只能使用CRIMPFOX 6夹线钳) |
| 工作电压显示 | 2 x 绿色LED |
| 分类 | 4 (与适当的评估装置配套使用) |
| 性能等级（PL） | e (与适当的评估装置配套使用) |
| 安全完整性水平（SIL） | 3 (与适当的评估装置配套使用) |
| 安全完整性水平（SIL） | 3 (与适当的评估装置配套使用) |
| 安全完整性水平（SIL） | 3 (与适当的评估装置配套使用) |
| 触点材料 | AgSnO2 |
| 最大切换电压 | 250 V AC/DC |
| 最小冲击电流 | 10 mA |
| 额定控制电源电流IS | 典型值 39 mA (每通道，直流电) 典型值 50 mA (每通道，交流电) |
| 最大额定功率值（电阻负载） | 参见负载极限曲线 |
