| 额定控制电路电源电压US | 24 V DC -15 % / +10 % |
| 额定控制电源电流IS | 典型值 100 mA DC (US 时) |
| 冲击电流 | 3.5 A (Δt = 2 ms Us 时) < 10 mA (Us/Ix 至S35) < 10 mA (Us/Ix 至S34) 最大 -180 mA (Δt = 1 ms，Us/Ix下的S22处) 最大 200 mA (Δt = 1 ms，Us/Ix下的S12处) 最大 150 mA (Δt = 1 ms，Us/Ix下的S10处) |
| US 时的功耗 | 典型值 2.4 W (DC) |
| US 时的功耗 | 典型值 2.4 W (DC) |

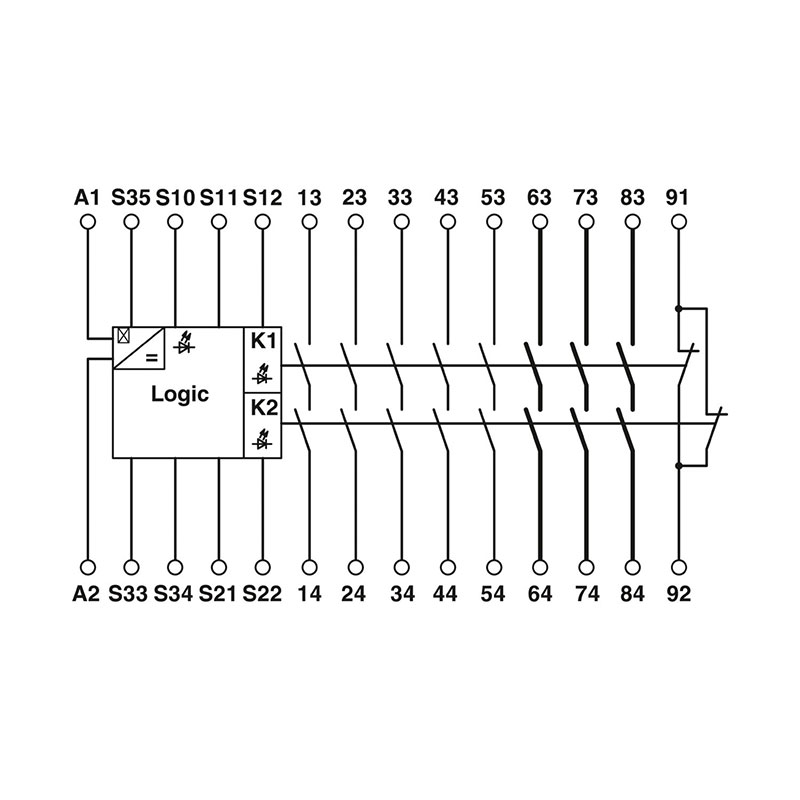

| 触点类型 | 8路常开安全触点输出 1个信号传输电流通路 |
| 可插拔 | 是 |
| 额定条件下的最大功耗 | 31.7 W (US = 26.4 V，IL² = 144 A²,PTotal max= 2.9 W + 28.8 W) |
| 额定操作模式 | 100 %符合条件 |
| 产品类型 | 安全继电器 |
| 产品系列 | PSRclassic |
| 应用 | 急停按钮 安全门 |
| 产品审核修订 | 17 |
| 宽度 | 45 mm |
| 高度 | 99 mm |
| 深度 | 114.5 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 参见衰减曲线 |
| 安装位置 | 垂直或水平 |
| 外壳材料 | 尼龙 |
| 颜色 (外壳) | 黄色 (RAL 1018) |
| 保护等级 | IP20 |
| 环境温度（运行） | -20 °C ... 55 °C (注意降低值) |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 允许的最大相对湿度（操作） | 75 % (平均，85%间歇，无冷凝) |
| 电击 | 15g |
| 振动（操作） | 10 Hz ... 150 Hz, 2g |
| 插入位置最低保护等级 | IP54 |
| 最大高度 | ≤ 2000 m (海平面以上) |
| 最大允许湿度（存放/运输） | 75 % (平均，85%间歇，无冷凝) |
| 标准/规程 | DIN EN 60947-1 |
| 证书 | CE合规 |
| 应用说明 | 只用于工业应用 |
| 最低通断容量 | 50 mW |
| 额定绝缘电压 | 250 V |
| 额定过电压／绝缘 | 4 kV基础安全隔离： 所有电流通路与外壳之间 6 kV增强型隔离耐压： 在A1/A2与63/64, 73/74, 83/84之间 在S10/S11/S12/S33/S34/S35与63/64, 73/74, 83/84之间 在63/64, 73/74, 83/84相互之间 |
| 最小切换电压 | 5 V AC/DC |
| 限制连续电流 | 6 A |
| 最大启动电流 | 6 A |
| 工作电压显示 | 1 x 绿色LED |
| 符合IEC 60947-5-1标准要求的开关容量 | 5 A (DC13) 0.5 A (AC15) 3 A (AC15) |
| 总电流值的平方 | 144 A2 (常开安全触点输出) 36 A2 (信号传输电流通路) |
| 机械寿命 | 约 107 开关次数 |
| 连接方式 | 螺钉连接 |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 导线横截面AWG | 24 ... 12 |
| 剥线长度 | 7 mm |
| 螺纹 | M3 |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm |
| 分类 | 4 |
| 性能等级（PL） | e (3 A DC13；3 A AC15；8760次开关循环/年) |
| 安全完整性水平（SIL） | 3 |
| 安全完整性水平（SIL） | 3 |
| 恢复时间 | < 500 ms (符合安全功能的要求) < 1 s (启动时间) |
| 继电器型号 | 带机械联锁触点的机电式继电器，符合IEC/EN 61810-3标准 |
| 电耗量 | 50 mA (Us/Ix 至S10) 1 mA (Us/Ix 至S35) 0 mA (Us/Ix 至S34) -50 mA (Us/Ix 至S22) 50 mA (Us/Ix 至S12) |
| 输入／启动和回馈电路的电压 | 24 V DC -15 % / +10 % |
| 典型响应时间 | < 120 ms (自动启动) < 140 ms (手动复位) |
| 典型释放时间 | < 20 ms (通过 s11/S12 和 S21/S22 控制时) < 50 ms (通过A1控制时) |
| 并行 | ∞ |
| 允许的导线最大总电阻 | 11 Ω (输入传感器回路S10、S12、S22) 50 Ω (S34,S35启动电路输入) |
| 状态显示 | 2 x LED (绿色) |
| 安全完整性水平（SIL） | 3 |
| 触点材料 | AgSnO2 |
| 最大切换电压 | 250 V AC |
| 最小冲击电流 | 10 mA |
| 延迟时间 | 2 ms (在A1处，在电压骤降Us 的情况下) 最大 1.5 ms (在S10、S12；测试脉冲宽度) 7.5 ms (在S10、S12处；测试脉冲速率) 测试脉冲速率 = 5 x 测试脉冲宽度 |
| 典型启动时间（ Us 时） | < 200 ms (通过A1控制时) |
| 最大切换频率 | 0.5 Hz |
| 延迟时间 | 2 ms (在A1处，在电压骤降Us 的情况下) 最大 1.5 ms (在S10、S12；测试脉冲宽度) 7.5 ms (在S10、S12处；测试脉冲速率) 测试脉冲速率 = 5 x 测试脉冲宽度 |
| 典型启动时间（ Us 时） | < 200 ms (通过A1控制时) |
