| 串连 | 否 |
| 输出电压 | 24 V DC |
| 输出电流 | 最大 50 A |
| 输出熔断器 | 2x 25 A |

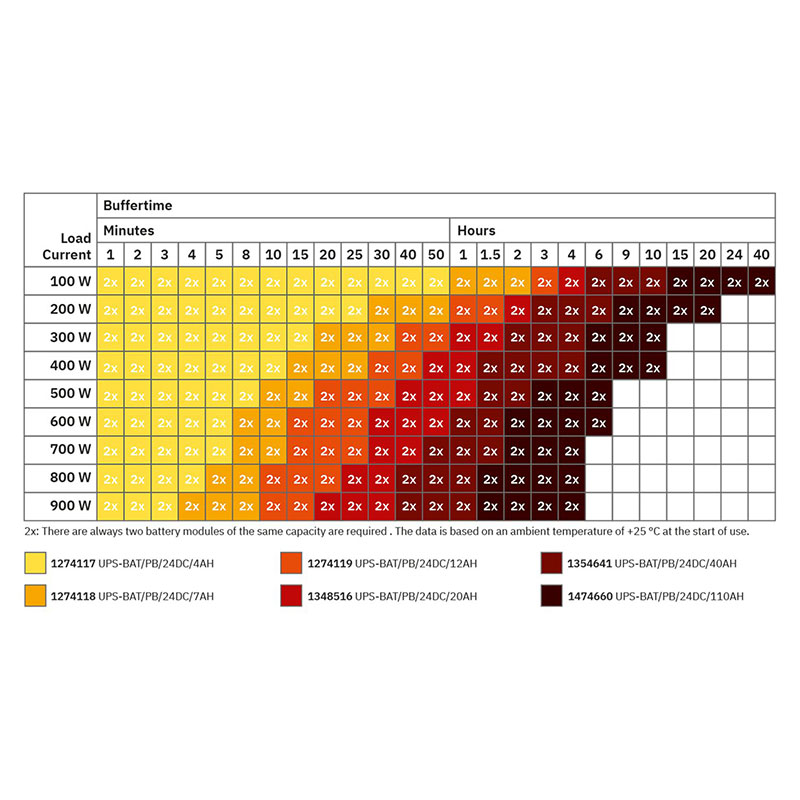

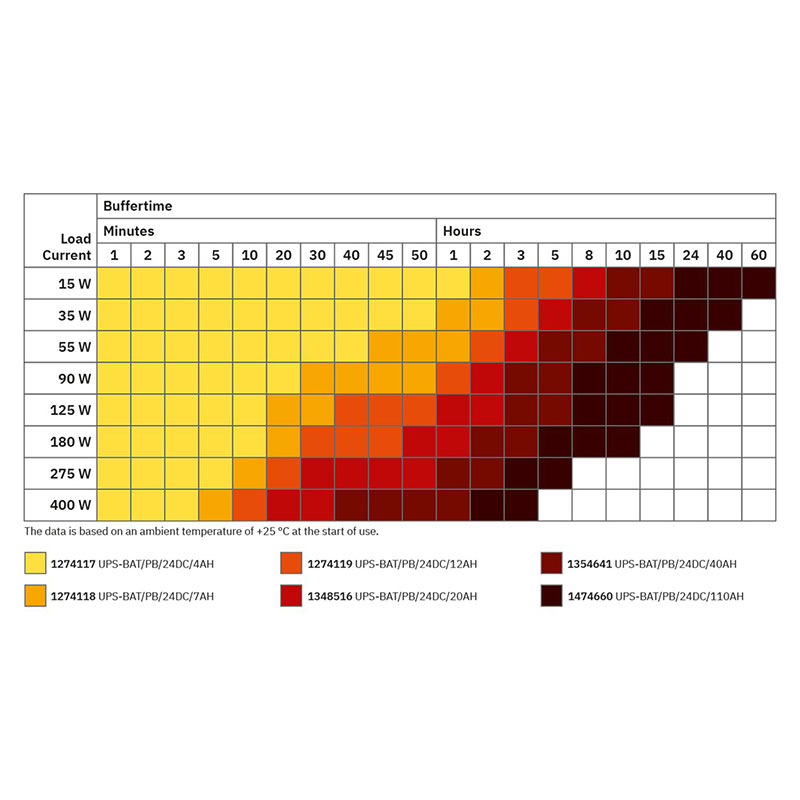

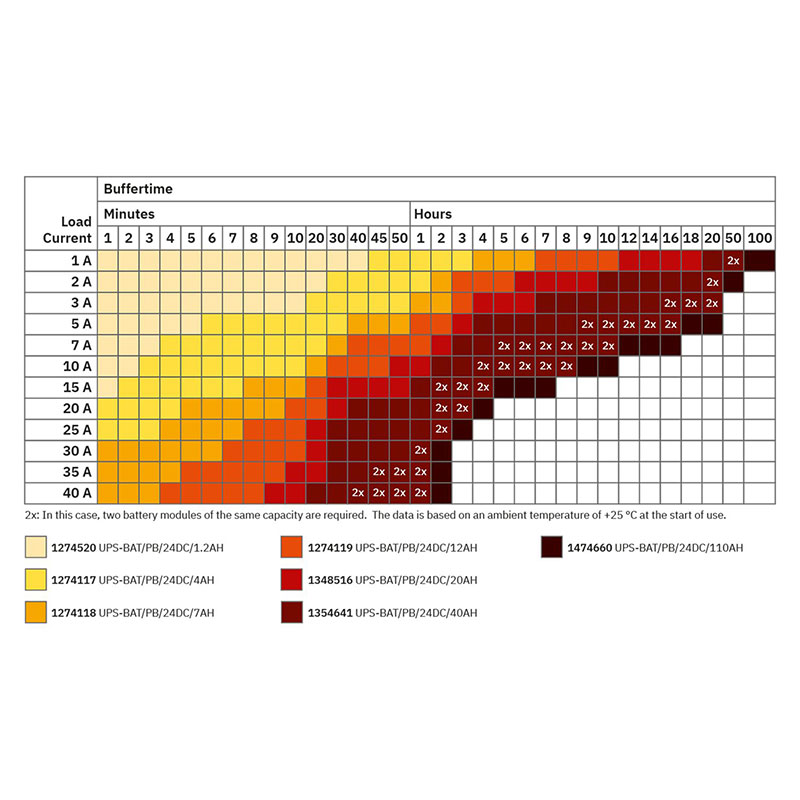

| 缓冲时间 | 9 min. (20 A) 3 min. (40 A) |
| 产品类型 | 电池模块 |
| 产品系列 | 电池模块 |
| 应用 | 用于QUINT4 DC-UPS、 QUINT-UPS和TRIO- QUINT4 AC-UPS、 |
| 产品审核修订 | 02 |
| 保护等级 | III |
| 污染等级 | 2 |
| 宽度 | 135 mm |
| 高度 | 202 mm |
| 深度 | 110 mm |
| 左侧/右侧安装距离 | 0 mm / 0 mm |
| 顶部/底部安装距离 | 5 mm / 5 mm |
| 安装类型 | 壁式安装，可选使用DIN导轨安装 |
| 外壳材料 | 金属 |
| 外壳类型 | 镀锌钢板，粉末涂层 |
| 保护等级 | IP20 |
| 环境温度（存放/运输） | -20 °C ... 40 °C |
| 允许的最大相对湿度（操作） | ≤ 95 % |
| 电击 | 每个空间方向上15g，11 ms（ 符合IEC 60068-2-27标准） |
| 振动（操作） | 5 Hz … 100 Hz，0.7g（ 符合DNV/IEC 600068-2-6标准） |
| 环境温度（充电） | 0 °C ... 40 °C |
| 环境温度（放电） | -20 °C ... 50 °C |
| 标识 | UL/C-UL Listed UL 61010-1 |
| 有关电池的注意事项 | 本产品所含电池的保质期有限，必须每隔几个月充电一次。产品 包装上标明电池何时必须启动或充电。在技术数据区域内的“最后 一次启动”下可找到一般保质期说明。 |
| 适用于EX应用 | 否 |
| 并连 | 是的 最大 5 |
| 标识 | UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location) |
| 标识 | DNV |
| 电池类型 | BB Battery BP7-12FR |
| 电池技术 | VRLA-AGM |
| IQ-Technology | 是 |
| 最长调试间隔（仅电池） | 12 月 (0 °C ... 20 °C) |
| 上次调试（仅电池） - 范围 | 9 月 ... 12 月 (20 °C ... 30 °C) 6 月 ... 9 月 (30 °C ... 40 °C) |
| 存储器模块使用寿命（符合Eurobat） | 6 (20 °C) |
| 规格型号 | 块 |
| 电池组 | 是 |
| 适用于快速充电 | 是 |
| 温度传感器 | 是 |
| 备用电池套件数量 | 1x (UPS-BAT-KIT/PB/2X12V/7AH (1283119)) |
| 直径 | 5 mm |
| 输入电压 | 24 V DC (SELV) |
| 额定容量 | 7 Ah |
| 充电电流 | 2.1 A |
| 充电结束 | 27.6 V DC (20 °C) |
| 处理 | 用过的电池绝不能与生活垃圾一同废弃，应当参照所适用的国家 规定进行处理。 |
