QUINT4-S-ORING/12-24DC/1X40

2907753

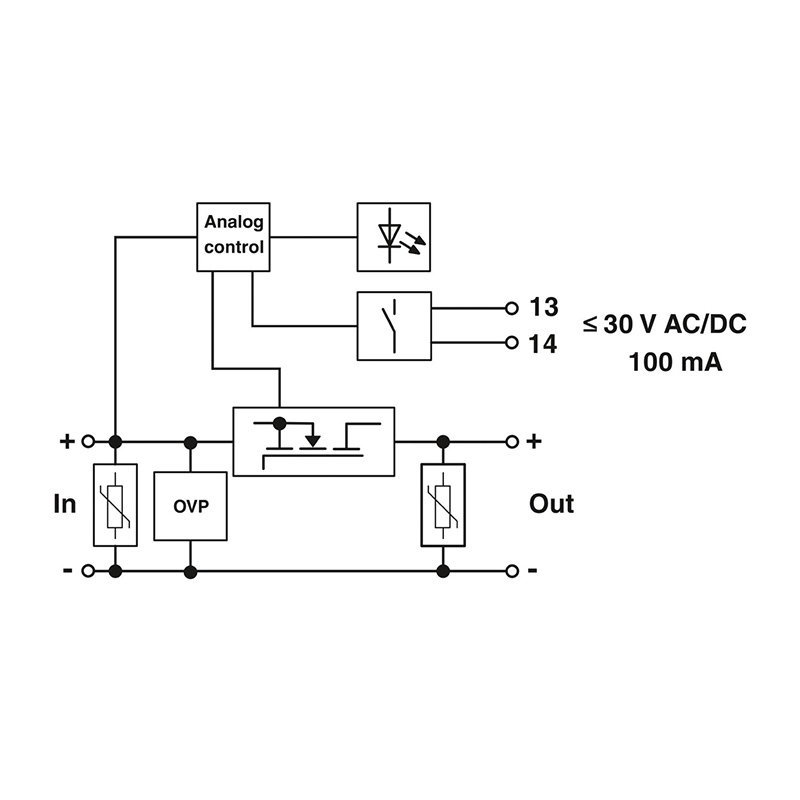

DIN导轨安装型有源QUINT单冗余模块，带保护涂层，输入：12 V DC ... 24 V DC，输出：12 V DC ... 24 V DC/1 x 40 A，内置电涌保护<28.8 V DC，包括安装的通用型UTA 107/30 DIN导轨适配器有源冗余模块，确保高系统可用性和最大的运行可靠性。QUINT S-ORING可单独构建冗余系统。配合新型QUINT POWER电源，可持续监控冗余系

Product advantage：

• 建立100%冗余系统 • 持续监控输入电压和退耦路径 • 通过MOSFET退耦，减少能耗 • 输出端超过30 V DC时提供电涌电压保护

Advisory order

189 5170 2156

Product details

技术数据输入数据直流电运行

额定输入电压范围

12 V DC ... 24 V DC

输入电压范围

8 V DC ... 26 V DC (SELV)

国家电网典型电压

12 V DC 24 V DC

电源电压的电压类型

电耗量

40 A

Static Boost (IStat.Boost)

45 A

Dynamic Boost (IDyn.Boost)

60 A (5 s)

选择性熔断 (ISFB)

215 A (15 ms)

防止极性逆转

< 是60 V

额定输入电流(IN)

40 A (-40 °C ... 60 °C)

输入电流IStatic

45 A (40 °C)

输入电流IDynamic

60 A (5 s)

输入电流ISFB

215 A (15 ms)

瞬态过电压保护

压敏电阻

电压压降，输入／输出

0.1 V DC

输出数据

效率	典型值 99 % (12 V DC) 典型值 99.2 % (24 V DC)

额定输出电压

UIn - 0.1 V

额定输出电流（ IN ）

40 A

Static Boost (IStat.Boost)

45 A

Dynamic Boost (IDyn.Boost)

60 A (5 s)

选择性熔断 (ISFB)

215 A (15 ms)

衰减	60 °C ... 70 °C (2.5 %/K)

输出端处的过电压保护 (OVP)

< 28.8 V DC

最大额定负载功率损耗

6.5 W (IOUT = 40 A) 6 W (IOUT = 40 A)

串连

否

信号: OK, 13/14

输出说明

组合触点

最大切换电压

最大 30 V AC/DC

最大启动电流

≤ 100 mA (防短路保护)

信号继电器13/14

缺省(值)

开放式

连接数据

输入

连接方式

螺钉连接

刚性导线最小横截面

0.5 mm²

刚性导线最大横截面

16 mm²

柔性导线最小横截面

0.5 mm²

柔性导线最大横截面

16 mm²

单导线/柔性接线点，带塑料套管的冷压头，最小

0.5 mm²

单导线/柔性接线点，带塑料套管的冷压头，最大

16 mm²

单导线/柔性接线点，不带塑料套管的冷压头，最小

0.5 mm²

最小导线横截面AWG

最大导线横截面AWG

剥线长度

10 mm

螺纹

最小紧固扭矩

1.2 Nm

最大紧固扭矩

1.5 Nm

输出

连接方式

螺钉连接

刚性导线最小横截面

0.5 mm²

刚性导线最大横截面

16 mm²

柔性导线最小横截面

0.5 mm²

柔性导线最大横截面

16 mm²

单导线/柔性接线点，带塑料套管的冷压头，最小

0.5 mm²

单导线/柔性接线点，带塑料套管的冷压头，最大

16 mm²

单导线/柔性接线点，不带塑料套管的冷压头，最小

0.5 mm²

最小导线横截面AWG

最大导线横截面AWG

剥线长度

10 mm

螺纹

最小紧固扭矩

1.2 Nm

最大紧固扭矩

1.5 Nm

信号

连接方式

直插式连接

刚性导线最小横截面

0.2 mm²

刚性导线最大横截面

1.5 mm²

柔性导线最小横截面

0.2 mm²

柔性导线最大横截面

1.5 mm²

单导线/柔性接线点，带塑料套管的冷压头，最小

0.2 mm²

单导线/柔性接线点，带塑料套管的冷压头，最大

0.75 mm²

单导线/柔性接线点，不带塑料套管的冷压头，最小

0.2 mm²

最小导线横截面AWG

最大导线横截面AWG

剥线长度

8 mm

信号处理

信号类型	继电器触点，浮地，电流受限

信号输出: OK, 13/14

UIn < 8 V DC

LED熄灭，没有输入电压或冗余模块输出端短路

UIn > 8 V DC

LED亮起绿色，有输入电压

UIn > 28.8 V DC

LED闪烁红色，OVP激活 - 输入电压超过允许的电压值

冗余模块有故障

LED亮起红色，冗余模块需要进行工厂测试

电气特性

绝缘电压输入／输出／外壳

500 V DC

产品属性

产品类型

冗余模块

产品系列	QUINT S-ORING

MTBF (IEC 61709, SN 29500)

> 13486000 h (25 °C) > 7314000 h (40 °C) > 3379000 h (60 °C)

LED

是

数据管理状态

产品审核修订

绝缘特性

保护等级

III

污染等级

预期寿命（电解电容器）

电流

40 A

温度

40 °C

时间

160000 h

附加信息

12 V DC

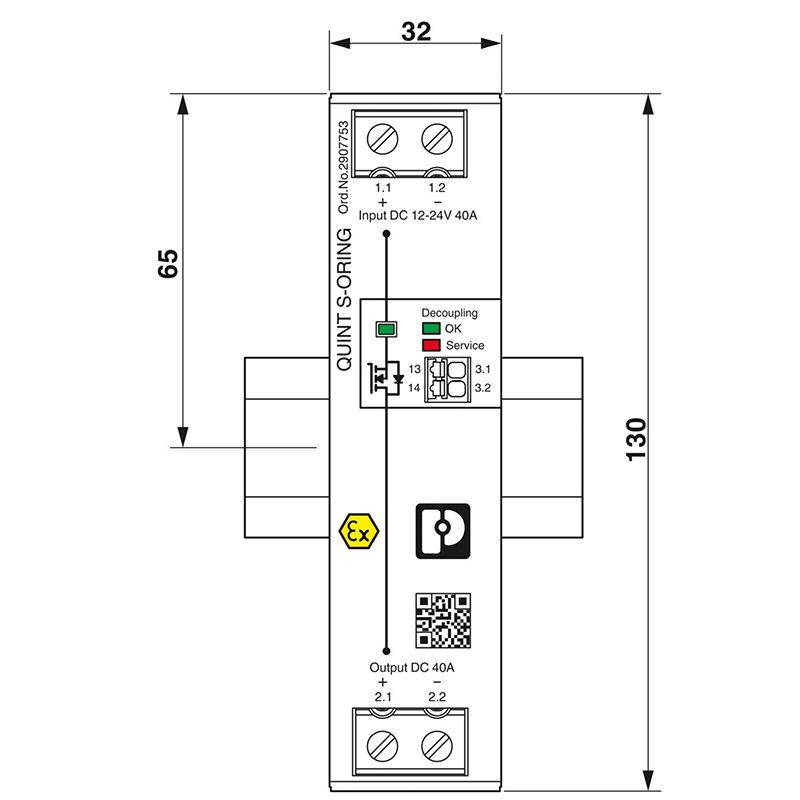

尺寸

宽度

32 mm

高度

130 mm

深度

125 mm

安装尺寸

左侧/右侧安装距离

0 mm / 0 mm

顶部/底部安装距离

40 mm / 20 mm

备用装配

宽度

122 mm

高度

130 mm

深度

35 mm

安装

安装类型

DIN导轨安装

组装说明	可并排安装：PN ≥50 %，水平间距5 mm，若有带点部件，则距离 15 mm，垂直间距50 mm 可并排安装：PN <50 %，水平间距0 mm，顶部垂直距离40 mm，底部垂直距离20 mm

安装位置	水平DIN导轨NS35，EN60715

材料规格

阻燃等级符合UL 94标准（壳体/接线端子）

外壳材料

金属

外壳类型

铝 (AlMg3)

盖罩型号	镀锌薄钢板，无铬（ VI）

环境和真实条件

环境条件

保护等级

IP20

环境温度（运行）

-40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

环境温度（存放/运输）

-40 °C ... 85 °C

最大高度	≤ 5000 m (> 2000 m，注意降低值)

气候等级	3K22（符合EN 60721-3-3标准）

允许的最大相对湿度（操作）

≤ 100 % (25 °C 时，无冷凝)

电击	18 ms，30g，在每个空间方向（符合IEC 60068-2-27）

振动（操作）

< 15 Hz，振幅±2.5 mm（符合IEC 60068-2-6） 15 Hz ... 150 Hz、2.3g、90 min.

标准和规范

标准——电气安全

IEC 62368-1 (SELV)

标准——安全超低电压

IEC 62368-1 (SELV) und EN 60204-1 (PELV)

Fire protection in rail vehicles

标准标识	用于轨道车辆的防火保护

标准/规格

EN 45545-2 (HL3)

认证

造船工业许可

DNV

UL认证	UL/C-UL，隶属UL 508 UL/C-UL，隶属UL 60950-1 UL 121201 & CSA C22.2 NO. 213 Class I, Division 2, Groups A, B, C, D (Hazardous Location)

一致性/认证

ATEX	。 II 3 G Ex ec nC IIC T4 Gc SIQ 21 ATEX 183 X

IECEx

Ex ec nC IIC T4 Gc IECEx SIQ 21.0001X

功能安全符合IEC 61508标准

符合IEC 61508-1标准的SIL3（与产品2904602 QUINT4- PS/1AC/24DC/20组合使用）

电磁兼容数据

低压指令	符合低电压指令2014/35/EC

噪音排放的电磁兼容要求

EN 61000-6-3 EN 61000-6-4

抗噪的电磁兼容要求

EN 61000-6-1 EN 61000-6-2

电磁兼容性

符合2014/30/EU电磁兼容指令

传导性噪声排放

EN 55016 EN 61000-6-3（B类）

发射干扰	附加基本标准EN 61000-6-5（电站中的抗干扰性）

噪音辐射	EN 55016 EN 61000-6-3（B类）

DNV GL传导干扰

级 A

附加信息

区域电源分配

DNV GL噪声辐射

级 B

静电放电

标准/规程

EN 61000-4-2

触点放电	8 kV (强度测试4)

空气放电	15 kV (强度测试4)

备注

标准 A

高频电磁场

标准/规程

EN 61000-4-3

频率范围	80 MHz ... 1 GHz

测试场强	20 V/m (强度测试 3)

备注

标准 A

快速瞬态（脉冲）

标准/规程

EN 61000-4-4

输入	2 kV (强度测试4 - 非对称)

输出	2 kV (强度测试4 - 非对称)

信号	2 kV (强度测试4 - 非对称)

备注

标准 A

电涌电压负载（电涌）

标准/规程

EN 61000-4-5

输入	0.5 kV (强度测试1 - 对称) 0.5 kV (强度测试1 - 非对称)

备注

标准 B

传导干扰

标准/规程

EN 61000-4-6

I/O/S

非对称

频率范围	0.15 MHz ... 80 MHz

备注

标准 A

电压	20 V (强度测试 3)

工频磁场

标准/规程

EN 61000-4-8

频率	16.67 Hz 50 Hz 60 Hz

测试场强

30 A/m

标准

标准A	规定限度内的正常操作行为。

标准B	可通过设备自我恢复的操作性能临时性降级。
