QUINT4-DIODE/48DC/2X20/1X40 - 冗余模块

2907720

DIN导轨二极管模块 48 V DC/2x20 A或1x40 A。直至所接设备，冗余全都一致。一套安全冗余系统通常由两个独立的电源并联而成。QUINT DIODE通过二极管退耦，进一步提高了系统可用性。

Product advantage：

• 柔性 • 坚固的设计 • 建立100%冗余系统

Advisory order

189 5170 2156

Product details

技术数据

输入数据

直流电运行

额定输入电压范围

48 V DC

输入电压范围

30 V DC ... 56 V DC

电源电压的电压类型

防止极性逆转

< 是120 V

额定输入电流(IN)

2x 20 A (-40 °C ... 60 °C) 1x 40 A (-40 °C ... 60 °C)

最大电流Imax

2x 30 A (-40 °C ... 40 °C) 1x 60 A (-40 °C ... 40 °C)

瞬态过电压保护

压敏电阻

电压压降，输入／输出

0.7 V

输出数据

效率

> 97 %

额定输出电压

UIn - 0,7 V

额定输出电流（ IN ）

40 A (增加功率) 20 A (冗余)

衰减	60 °C ... 70 °C (2.5 %/K)

最大额定负载功率损耗

14 W (IOUT = 20 A时)

串连

否

输出

连接方式

螺钉连接

刚性导线最小横截面

0.5 mm²

刚性导线最大横截面

16 mm²

柔性导线最小横截面

0.5 mm²

柔性导线最大横截面

16 mm²

最小导线横截面AWG

最大导线横截面AWG

剥线长度

10 mm

螺纹

最小紧固扭矩

1.2 Nm

最大紧固扭矩

1.5 Nm

电气特性

绝缘电压输入／输出／外壳

1000 V

产品属性

产品类型

冗余模块

产品系列	QUINT DIODE

MTBF (IEC 61709, SN 29500)

40000000 h (40 °C)

LED

否

数据管理状态

产品审核修订

绝缘特性

保护等级

III

污染等级

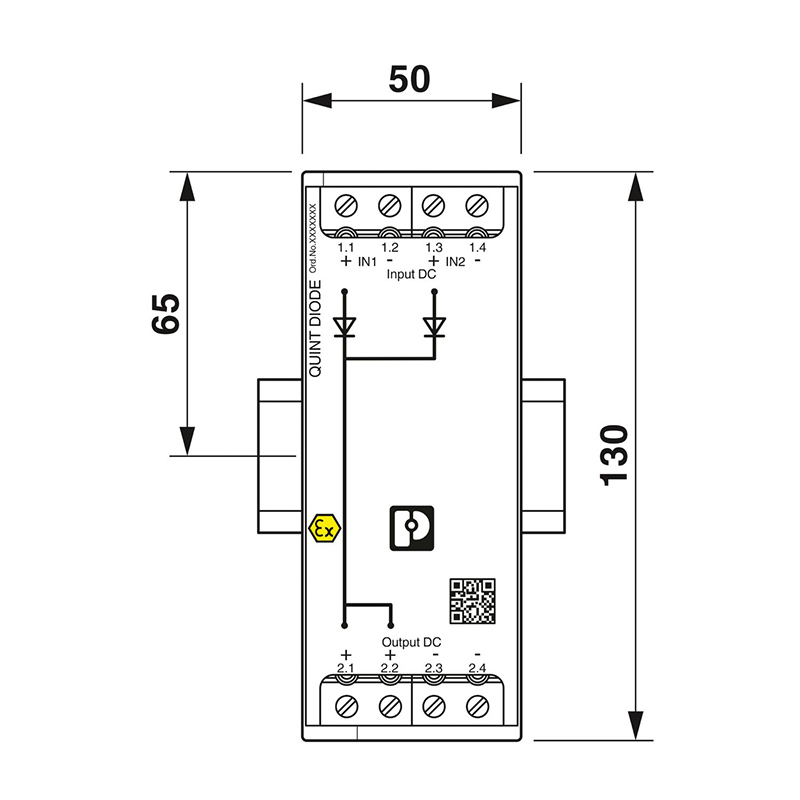

尺寸

宽度

50 mm

高度

130 mm

深度

125 mm

安装尺寸

左侧/右侧安装距离

5 mm / 5 mm

顶部/底部安装距离

50 mm / 50 mm

安装

安装类型

DIN导轨安装

组装说明	可并排安装： PN ≥50 %，水平间距5 mm，若有带点部件，则距离 15 mm，垂直间距50 mm 可并排安装： PN <50 %，水平间距0 mm，顶部垂直距离40 mm，底部垂直距离20 mm

安装位置	水平DIN导轨NS35，EN60715

材料规格

阻燃等级符合UL 94标准（壳体/接线端子）

外壳材料

金属

环境和真实条件

环境条件

保护等级

IP20

环境温度（运行）

-40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

环境温度（存放/运输）

-40 °C ... 85 °C

气候等级	3K22（符合EN 60721-3-3标准）

允许的最大相对湿度（操作）

≤ 95 % (25 °C 时，无冷凝)

电击	18 ms，30g，在每个空间方向（符合IEC 60068-2-27）

振动（操作）

< 15 Hz，振幅±2.5 mm（符合IEC 60068-2-6） 15 Hz ... 150 Hz、2.3g、90 min.

最大高度

≤ 5000 m

标准和规范

标准——电源安装中所用的电子设备以及在电源安装中电子设备的组装

EN 50178/VDE 0160 (PELV)

标准——电气安全

EN 60950-1/VDE 0805 (SELV)

标准——安全超低电压

IEC 62368-1 (SELV) und EN 60204-1 (PELV)

标准——防止冲击电流，电气设备中保护性隔离的基本要求

EN 50178

标准——安全绝缘

DIN VDE 0100-410

认证

UL认证

造船工业许可

DNV

电磁兼容数据

低压指令	符合低电压指令2014/35/EC

噪音排放的电磁兼容要求

EN 61000-6-3 EN 61000-6-4

抗噪的电磁兼容要求

EN 61000-6-1 EN 61000-6-2

电磁兼容性

电涌电压负载（电涌）

标准/规程

EN 61000-4-5

输入	2 kV (Level 3——非对称：导线对地) 1 kV (2 级——对称：导线与导线)

备注

标准 A

辐射干扰

标准/规程

EN 61000-6-3

无线电干扰电压符合EN 55011标准

EN 55011（EN 55022）B 类，应用领域：工业和民用

无线电干扰符合EN 55011标准

EN 55011（EN 55022） B类，应用领域：工业和民用

IECEx

一致性/认证

ATEX	。 II 3 G Ex ec IIC T4 Gc DEKRA 20ATEX0041 X

电涌电流负载（电涌）

标准/规程

EN 61000-4-5

输入	2 kV (Level 3——非对称：导线对地) 1 kV (2 级——对称：导线与导线)

输入电流IStatic

2x 25 A (40 °C)

输入电流IDynamic

2x 30 A (5 s)

输入电流ISFB

2x 120 A (15 ms)

连接数据输入

连接方式

螺钉连接

刚性导线最小横截面

0.5 mm²

刚性导线最大横截面

16 mm²

柔性导线最小横截面

0.5 mm²

柔性导线最大横截面

16 mm²

最小导线横截面AWG

最大导线横截面AWG

剥线长度

10 mm

螺纹

最小紧固扭矩

1.2 Nm

最大紧固扭矩

1.5 Nm

额定输入电流(IN)

2x 20 A (-25 °C ... 60 °C) 1x 40 A (-25 °C ... 60 °C)

Static Boost (IStat.Boost)

45 A

Dynamic Boost (IDyn.Boost)

60 A (5 s)

选择性熔断 (ISFB)

120 A (15 ms)
