MINI-PS- 12- 24DC/24DC/1 - DC/DC转换器

2866284

用于DIN导轨安装的MINI DC/DC转换器，初级开关模式，输入：12 V DC - 24 V DC，输出请在新系统中使用以下产品项目：1066703、1066716、1066718、1066714。：24 V DC/1 A

Product advantage： • 电气隔离：用于设置独立供电的系统 • 可支持对多种电压级别的转换 • 持续电压：输出电压即使在较长电缆末端也可再次生成

Advisory order

189 5170 2156

Product details

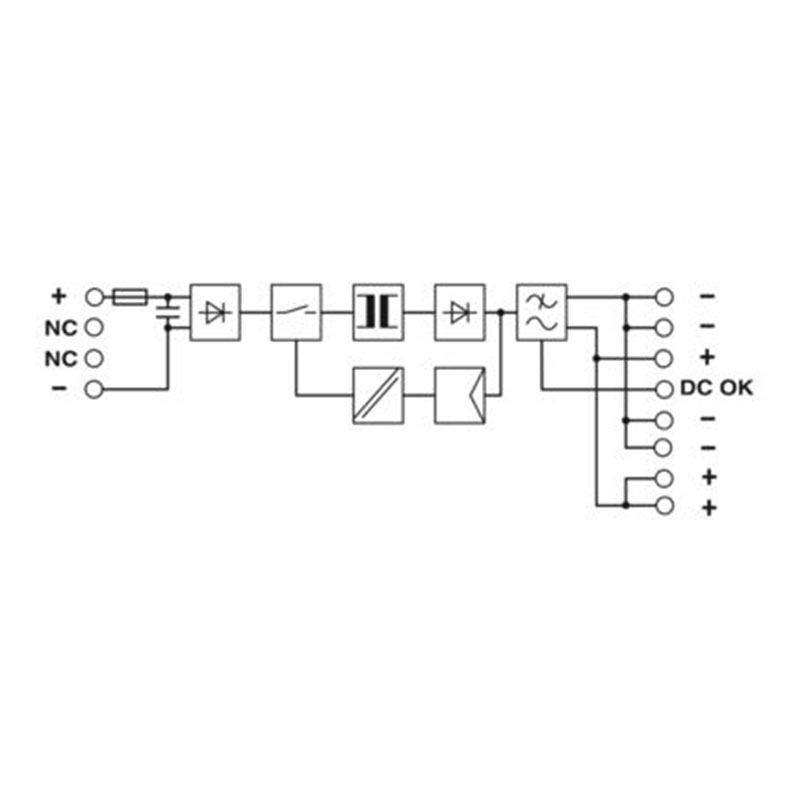

产品描述

产品属性

MTBF (IEC 61709, SN 29500)

> 2569000 h (40 °C)

电气特性

绝缘电压输入／输出

1.5 kV (类型测试) 1 kV (常规测试)

相数

1.00

连接数据

输入

连接方式

可插拔螺钉连接

刚性导线最小横截面

0.2 mm²

刚性导线最大横截面

2.5 mm²

柔性导线最小横截面

0.2 mm²

柔性导线最大横截面

2.5 mm²

最小导线横截面AWG

最大导线横截面AWG

剥线长度

7 mm

螺纹

环境和真实条件

环境条件

环境温度（运行）

-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

保护等级

IP20

环境温度（存放/运输）

-40 °C ... 85 °C

允许的最大相对湿度（操作）

≤ 95 % (25 °C 时，无冷凝)

标准和规范

轨道应用	EN 50121-4

标准——电源安装中所用的电子设备以及在电源安装中电子设备的组装

EN 50178/VDE 0160 (PELV)

标准——电气安全

EN 60950-1/VDE 0805 (SELV)

标准——安全绝缘

DIN VDE 0100-410 DIN VDE 0106-101

安装

组装说明	可并排安装：水平间距0 mm，垂直间距50 mm

安装位置	水平DIN导轨NS35，EN60715

带保护涂层

否

输出数据

效率	> 83 % (24V DC和额定值时)

输出特性

U/I

额定输出电压

24 V DC ±1 %

输出电压（ USet ）的设置范围

22.5 V DC ... 28.5 V DC (> 24 V DC，稳定容量限制)

额定输出电流（ IN ）

1 A (-25 °C ... 60 °C)

衰减	60 °C ... 70 °C (2.5 %/K)

残波	< 30 mVSS (20 MHz)

防短路保护

是

输出功率

24 W

峰值切换电压额定负载

< 100 mVSS (20 MHz)

最大空载功耗

< 1.2 W

最大额定负载功率损耗

< 5 W

并连	是，用于配置冗余系统和增加输出功率

串连

是

输出电压（ USet ）的设置范围

22.5 V DC ... 28.5 V DC (> 24 V DC，稳定容量限制)

额定输出电流（ IN ）

1 A (-25 °C ... 60 °C)

数据管理状态

产品审核修订

输出

连接方式

可插拔螺钉连接

刚性导线最小横截面

0.2 mm²

刚性导线最大横截面

2.5 mm²

柔性导线最小横截面

0.2 mm²

柔性导线最大横截面

2.5 mm²

最小导线横截面AWG

最大导线横截面AWG

剥线长度

7 mm

螺纹

信号

刚性导线最小横截面

0.2 mm²

刚性导线最大横截面

2.5 mm²

柔性导线最小横截面

0.2 mm²

柔性导线最大横截面

2.5 mm²

最小导线横截面AWG

最大导线横截面AWG

螺纹

最小紧固扭矩

0.5 Nm

最大紧固扭矩

0.6 Nm

信号处理

信号类型	LED 有源开关输出

绝缘特性

保护等级

III

尺寸

宽度

22.5 mm

高度

99 mm

深度

107 mm

安装尺寸

左侧/右侧安装距离

0 mm / 0 mm (≤ 70 °C)

顶部/底部安装距离

50 mm / 50 mm (≤ 70 °C)

材料规格

外壳材料

塑料

外壳类型	聚酰胺PA，颜色：绿色

认证

UL认证	UL/C-UL，隶属UL 508 UL ANSI/ISA-12.12.01 I级，Ⅱ类，A，B，C，D组（危险区域） UL/C-UL，隶属UL 60950-1

造船工业许可

DNV GL (EMC A)

电磁兼容数据

低压指令	符合低电压指令2014/35/EC

噪音排放的电磁兼容要求

EN 61000-6-3 EN 61000-6-4

抗噪的电磁兼容要求

EN 61000-6-1 EN 61000-6-2

电磁兼容性

符合2014/30/EU电磁兼容指令

静电放电

标准/规程

EN 61000-4-2

触点放电	8 kV (触点放电)

空气放电	8 kV (空气放电)

备注

标准 B

外壳

> 3级

高频电磁场

标准/规程

EN 61000-4-3

频率范围	80 MHz ... 3 GHz

测试场强

10 V/m

备注

标准 A

快速瞬态（脉冲）

标准/规程

EN 61000-4-4

输入	4 kV (Level 4 - 非对称：导线对地)

输出	2 kV (Level 3——非对称：导线对地)

信号

1 kV

备注	2级 - 非对称电缆接地

电涌电压负载（电涌）

标准/规程

EN 61000-4-5

输入	2 kV (级别3)

传导干扰

频率范围	0.15 MHz ... 80 MHz (10 V)

输入／输出

3 级

辐射干扰

标准/规程

EN 61000-6-3

无线电干扰电压符合EN 55011标准

EN 55011（EN 55022）B 类，应用领域：工业和民用

无线电干扰符合EN 55011标准

EN 55011（EN 55022） B类，应用领域：工业和民用

适用于MCR技术的MINI DC/DC转换器。

DC/DC转换器可改变电压电平，可在长电缆末端重新生成电压或通过电隔离方式创建独立的供电系统。

技术数据

输入数据

直流电运行

额定输入电压范围

12 V DC ... 24 V DC

输入电压范围

10 V DC ... 32 V DC

宽域输入

是

DC输入电压范围

10 V DC ... 32 V DC

电源电压的电压类型

冲击电流	< 15 A (典型)

冲击电流积分 (I2t)

1.8 A2s

DC频率范围

0 Hz

电网缓冲时间

典型值 3 ms (12 V DC) 典型值 20 ms (24 V DC)

冲击电流积分 (I2t)

1.8 A2s

电耗量	2.6 A (12 V DC) 1.3 A (24 V DC)

典型响应时间

< 0.5 s

输入熔断器

6.3 A (慢熔断，内部)

信号: DC OK有源

输出说明	UOUT>21.5V：高信号

最大切换电压

≤ 24 V DC

输出电压	+ 24 V (信号)

连续负载电流

≤ 20 mA

工作电压显示

绿色LED

信号输出: DC OK有源

状态显示	“DC OK”LED 绿色

发射干扰	EN 55011 (EN 55022)

1 kV (级别3)

传导干扰

标准/规程

EN 61000-4-6

压降

标准/规程

EN 61000-4-11
