STEP-PS/277AC/24DC/3.5 - 电源

2904945

24V DC/3.5A DIN导轨安装式电源，初级开关模式，单相STEP POWER电源 - 适用于楼宇技术电源采用超薄型设计，尤其适用于安装分电器和超薄型控制面板。电源输出电压为24 V DC，有多个性能等级和总宽度，特殊电压值为5、12、15和 48 V DC。该电源具有效率高、停机损耗低的特点，从而能确保达到很高的能源效率。

Product advantage：

• 只需简单地将产品卡接到DIN导轨上或拧接在平整表面上的灵活安装方式 • 由于其具备的MTBF（平均无故障时间）多于500,000小时及其U/I特性曲线，因此其电源供电极为可靠 • 由于其能源效率最高，无负载损耗极低，因此可节省能源

Advisory order

189 5170 2156

Product details

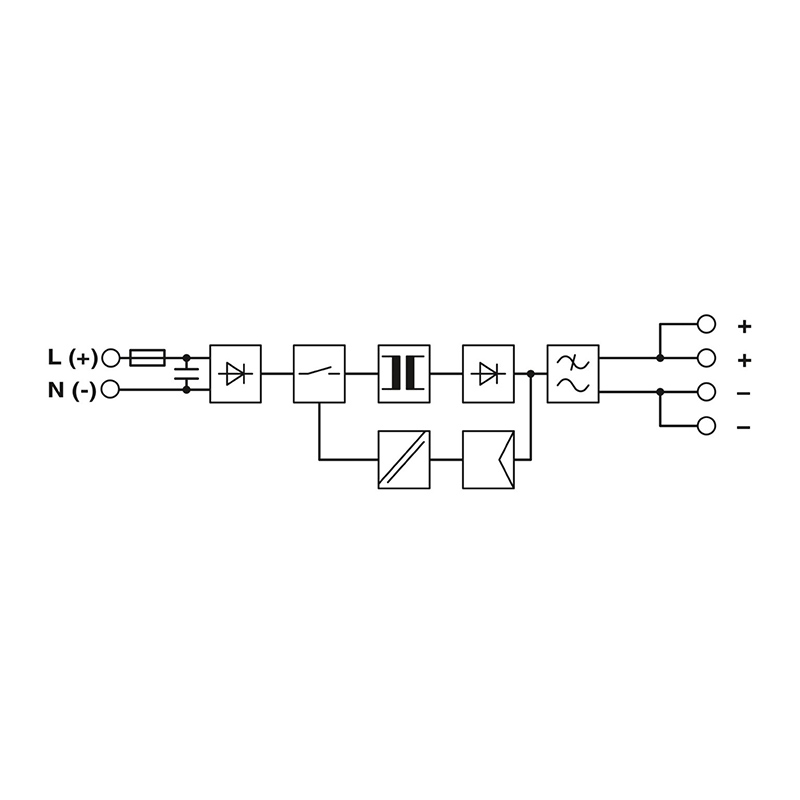

技术数据

输入数据

交流电运行

额定输入电压范围

100 V AC ... 277 V AC

输入电压范围

85 V AC ... 305 V AC 95 V DC ... 250 V DC

输出数据

效率	> 88 % (277V AC和额定值)

额定输出电压

24 V DC ±1 %

输出特性

U/I

衰减	55 °C ... 70 °C (2.5 %/K)

反馈电压电阻

≤ 35 V DC

输出端处的过电压保护 (OVP)

< 35 V DC

控制偏差	< 1 % (负载的变化，静态10 % ... 90 %) < 2 % (负载的变化，动态10 % ... 90 %) < 0.1 % (输入电压的变化范围为±10 %)

输出电流Imax

6 A

输出电压（ USet ）的设置范围

22.5 V DC ... 25 V DC (> 24 V DC，稳定容量限制)

额定输出电流（ IN ）

3.5 A (-25 °C ... 55 °C)

最大额定负载功率损耗

11.5 W

串连

是

输出

连接方式

螺钉连接

刚性导线最小横截面

0.2 mm²

刚性导线最大横截面

2.5 mm²

柔性导线最小横截面

0.2 mm²

柔性导线最大横截面

2.5 mm²

最小导线横截面AWG

最大导线横截面AWG

剥线长度

6.5 mm

螺纹

最小紧固扭矩

0.5 Nm

最大紧固扭矩

0.6 Nm

电气特性

相数

1.00

绝缘电压输入／输出

4 kV AC (类型测试) 3.75 kV AC (常规测试) 3.75 kV AC (常规测试) 4 kV AC (类型测试)

产品属性

产品类型

电源

产品系列	STEP POWER

MTBF (IEC 61709, SN 29500)

> 1094000 h (40 °C)

数据管理状态

产品审核修订

绝缘特性

保护等级

污染等级

过电压类别

III

尺寸

宽度

90 mm

高度

90 mm

深度

61 mm

水平针距

5 分区

安装尺寸

左侧/右侧安装距离

0 mm / 0 mm

顶部/底部安装距离

30 mm / 30 mm

安装

安装类型

DIN导轨安装

组装说明	可并排安装：水平间距0 mm，垂直间距30 mm

安装位置	水平DIN导轨NS35，EN60715

带保护涂层

否

螺纹类型

()

材料规格

外壳材料

塑料

卡脚插销材料

POM (Polyoxymethylene)

标准和规范

标准——电源安装中所用的电子设备以及在电源安装中电子设备的组装

EN 50178/VDE 0160 (PELV)

标准——电气安全

IEC 62368-1 (SELV)

标准——安全超低电压

IEC 62368-1 (SELV) und EN 60204-1 (PELV)

轨道应用	EN 50121-4

标准——主协波电流限值

EN 61000-3-2

标准——防止冲击电流，电气设备中保护性隔离的基本要求

EN 50178

标准——安全绝缘

DIN VDE 0100-410

标准 —— 变压器安全

EN 61558-2-16

认证

UL认证

抗噪的电磁兼容要求

EN 61000-6-1 EN 61000-6-2

电磁兼容性

静电放电

标准/规程

EN 61000-4-2

触点放电	6 kV (强度测试 3)

空气放电	8 kV (强度测试 3)

备注

标准 B

高频电磁场

标准/规程

EN 61000-4-3

频率范围	80 MHz ... 1 GHz

测试场强

10 V/m

备注

标准 A

快速瞬态（脉冲）

标准/规程

EN 61000-4-4

输入	4 kV (强度测试4 - 非对称)

输出	2 kV (强度测试3 - 非对称)

备注

标准 B

电涌电压负载（电涌）

标准/规程

EN 61000-4-5

输入	1 kV (强度测试2 - 对称) 2 kV (强度测试3 - 非对称)

备注

标准 B

传导干扰

标准/规程

EN 61000-4-6

频率范围	10 kHz ... 15 kHz 10 kHz ... 15 kHz

压降

标准/规程

EN 61000-4-11

辐射干扰

标准/规程

EN 61000-6-3

无线电干扰电压符合EN 55011标准

EN 55011（EN 55022）B 类应用于工业和民用区域EMC 1

无线电干扰符合EN 55011标准

EN 55011（EN 55022）B类应用于工业和民用区域EMC 1

环境和真实条件环境条件

环境温度（运行）

-25 °C ... 70 °C (> 55 °C 衰减: 2.5%/K)

环境温度（存放/运输）

-40 °C ... 85 °C

保护等级

IP20

气候等级	3K3（符合EN 60721标准）

允许的最大相对湿度（操作）

≤ 95 % (25 °C 时，无冷凝)

电击	18 ms，30g，在每个空间方向（符合IEC 60068-2-27）

振动（操作）

< 15 Hz，振幅±2.5 mm（符合IEC 60068-2-6） 15 Hz ... 150 Hz、2.3g、90 min.

冲击电流	< 40 A (典型)

信号处理

工作电压显示

绿色LED

信号类型

LED

额定功耗

147.7 VA

电耗量	1.43 A (120 V AC) 0.75 A (277 V AC)

典型响应时间

< 0.5 s

电压	3 V (强度测试2)

电源电压的电压类型

AC/DC

电网缓冲时间

典型值 25 ms (120 V AC) 典型值 160 ms (277 V AC)

推荐使用的输入保护断路器

6 A ... 16 A (特性B、C、D、K)

残波	< 10 mVSS (20 MHz)

上升时间	< 0.5 s (UOUT (10 % ... 90 %))

最大空载功耗

< 0.6 W

输入熔断器

4 A (慢熔断，内部)

输出功率

84 W

峰值切换电压额定负载

< 30 mVSS (20 MHz)

AC输入电压范围

85 V AC ... 305 V AC

DC输入电压范围

95 V DC ... 250 V DC

AC频率范围

45 Hz ... 65 Hz

DC频率范围

0 Hz

允许备用熔断器

B6 B10 B16

一致性/认证

SIL符合IEC 61508标准

电磁兼容数据

低压指令	符合低电压指令2014/35/EC

噪音排放的电磁兼容要求

EN 61000-6-3 EN 61000-6-4

功率因数（cos phi）

0.64

信号输出: LED状态显示

状态显示	“DC OK”LED 绿色

关于状态显示的注意事项

U输出>21.5V： LED点亮

连接数据输入

连接方式

螺钉连接

刚性导线最小横截面

0.2 mm²

刚性导线最大横截面

2.5 mm²

柔性导线最小横截面

0.2 mm²

柔性导线最大横截面

2.5 mm²

最小导线横截面AWG

最大导线横截面AWG

剥线长度

6.5 mm

螺纹

最小紧固扭矩

0.5 Nm

最大紧固扭矩

0.6 Nm

冲击电流积分 (I2t)

< 2.8 A2s
