| 额定控制电路电源电压US | 24 V AC/DC -15 % / +10 % |
| US 时的功耗 | 典型值 1.2 W |
| 额定控制电源电流IS | 典型值 47 mA |
| 冲击电流 | 典型值 350 mA DC (Δt < 1 µs Us 时) 典型值 350 mA AC (Δt = 2 ms Us 时) |
| 输入电压范围 | 20.4 V AC/DC ... 26.4 V AC/DC |

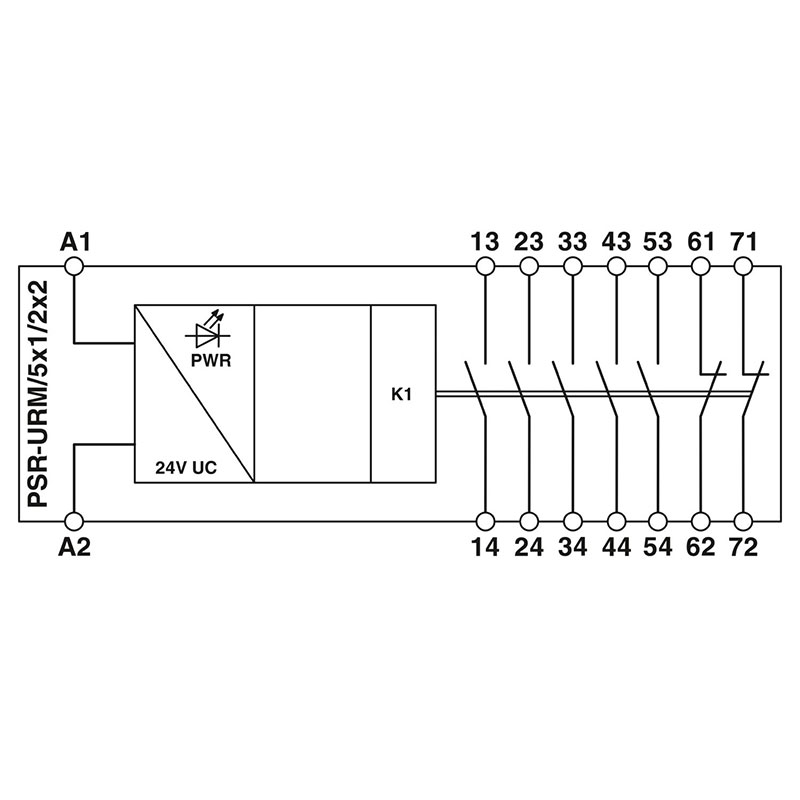

| 触点类型 | 5路常开安全触点输出 2个反馈回路 |
| 可插拔 | 是 |
| 额定条件下的最大功耗 | 8.56 W (在UB = 26. 4 V DC，US = 24 V，IS = 47 mA，n = 1，IL² = 72 A²,R触点 = 0. 1 。时) |
| 额定操作模式 | 100 %符合条件 |
| 产品类型 | 耦合继电器 |
| 产品系列 | PSRclassic |

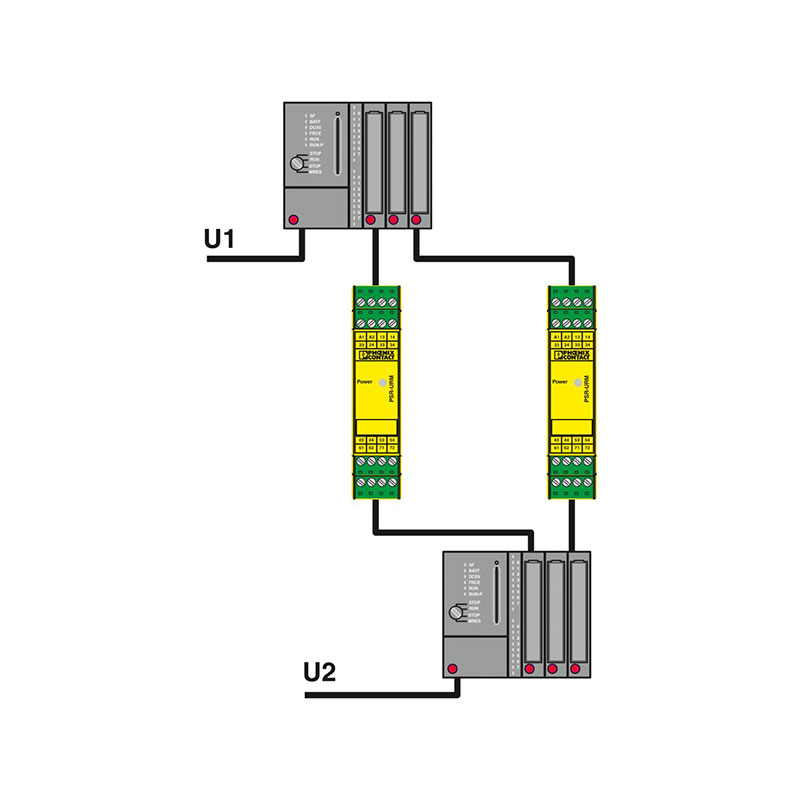

| 应用 | 安全关闭 低要求 高要求 |
| 产品审核修订 | 12 |
| 宽度 | 22.5 mm |
| 高度 | 114.5 mm |
| 深度 | 99 mm |
| 安装类型 | DIN导轨安装 |
| 安装位置 | 任意 |
| 外壳材料 | 尼龙 |
| 颜色 (外壳) | 黄色 (RAL 1018) |
| 保护等级 | IP20 |
| 环境温度（运行） | -20 °C ... 55 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许的最大相对湿度（操作） | 75 % (平均，85%间歇，无冷凝) |
| 电击 | 15g（ 在因振动产生应力的情况下，接触反应可能需要多达2 ms。 ) |
| 振动（操作） | 10 Hz ... 150 Hz, 2g (在因振动而产生应力的情况下，接触反应可 能需要多达1 ms。) |
| 插入位置最低保护等级 | IP54 |
| 最大高度 | 最大 2000 m (海平面以上) |
| 最大允许湿度（存放/运输） | 75 % (平均，85%间歇，无冷凝) |
| 标准/规程 | DIN EN 50178 |
| 证书 | CE合规 |
| 额定绝缘电压 | 250 V 250 V |
| 最小切换电压 | 5 V AC/DC |
| 限制连续电流 | 6 A (N/O触点) 3 A (常闭触点) |
| 最大启动电流 | 6 A |
| 最大额定功率值（电阻负载） | 144 W (常开触点，24 V DC, τ = 0 ms) 1380 VA (常开触点，230 V AC, τ = 0 ms) 88 W (常开触点，220 V DC, τ = 0 ms) 110 W (常开触点，110 V DC, τ = 0 ms) 240 W (常开触点，60 V DC, τ = 0 ms) 288 W (常开触点，48 V DC, τ = 0 ms) |
| 工作电压显示 | 1 x 绿色LED |
| 重启时间 | < 1 s (启动时间) |
| 通断容量 | 最小 50 mW |
| 符合IEC 60947-5-1标准要求的开关容量 | 3 A (24 V (DC13)) 3 A (230 V (AC15)) |
| 总电流值的平方 | 72 A2 |
| 机械寿命 | 10x 106开关次数 |
| 连接方式 | 螺钉连接 |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 导线横截面AWG | 24 ... 12 |
| 剥线长度 | 7 mm |
| 螺纹 | M3 |
| 紧固扭矩 | 0.6 Nm |
| 分类 | 1 |
| 性能等级（PL） | c |
| 安全完整性水平（SIL） | 1 |
| 安全完整性水平（SIL） | 1 |
| 安全完整性水平（SIL） | 1 |
| 恢复时间 | < 500 ms |
| 继电器型号 | 带机械联锁触点的机电式继电器，符合IEC/EN 61810-3标准 |
| 典型启动时间（ Us 时） | 典型值 20 ms (通过A1控制时) |
| 典型释放时间 | 典型值 20 ms (通过A1控制时) |
| 触点材料 | AgSnO2 |
| 最大切换电压 | 230 V AC/DC (注意负载曲线) |
| 最小冲击电流 | 10 mA |
| 最大切换频率 | 0.5 Hz |
| 额定过电压／绝缘 | 所有触点与外壳之间4 kv安全隔离 |
| 最大额定功率值（电感负载） | 42 W (常开触点，24 V DC, τ = 40 ms) 42 W (常开触点，220 V DC, τ = 40 ms) 42 W (常开触点，110 V DC, τ = 40 ms) 42 W (常开触点，60 V DC, τ = 40 ms) 42 W (常开触点，48 V DC, τ = 40 ms) |
| 通断容量（360/h周期） | 4 A (24 V (DC13)) 4 A (230 V (AC15)) |
