| 连接方式 | Push-lock式弹簧连接 |
| 接线横截面 | 0.14 mm² ... 0.75 mm² (不带冷压头) 0.08 mm² ... 0.5 mm² (带冷压头) 0.14 mm² ... 0.75 mm² (刚性) |
| 额定电压 UN | 48 V AC 60 V DC |
| 额定过电压 | 1.5 kV |
| 接触电阻 | ≤ 8 mΩ |
| 绝缘电阻 | ≥ 100 MΩ |
| 产品类型 | 圆形连接器（电缆侧） |
| 位数 | 5 |
| 出线口编号 | 1 |
| 屏蔽 | 有 |
| 编码 | B |
| 传感器类型 | 通用 |
| 电缆出口 | 弯头 |
| 产品审核修订 | 04 |
| 污染等级 | 3 |
| 过电压类别 | II |
| 长度 | 48 mm |
| 组装说明 | 连接器的插针排可以向出线口旋转45° 连接导线时可以使用冷压头，或者不使用冷压头 |
| 标识材料 | TPE-U (回拉式弹簧，重量：1.1 g) PA 6 (助拔按钮) |
| 保护等级 | IP65 |
| 标准/规范 | PA 6.6: 铁路车辆防火 - 需要套件R22、R23、R24、R25和R26 符 合DIN EN 45545-2标准 (风险层 HL1 - HL3) PA 6: 铁路车辆防火 — 需要整套R22、R23和R24 符合 DIN EN 45545-2标准 (风险层 HL1 - HL3) |
| 插／拔周期 | ≥ 100 |
| 组装说明 | 注意： 敷设导线时请遵守允许的弯曲半径，因为弯曲力过大会 影响防护等级。降低导线上游的机械负载，例如通过使用电缆捆 扎带。 |
| 紧固扭矩 | 0.4 Nm (M12 螺圈) 3 Nm (带连接套筒的压紧螺母) 0.8 Nm (带连接套筒的连接器) |
| 阻燃等级，符合UL 94 | V0 |
| 额定电流IN | 4 A (2 A，当使用0.14 mm²导线时) |
| 插座设计 | 孔式 |
| 插座出线 | 弯头 |
| 插座螺纹类型 | M12 |
| 编码 | B |
| 信号类型/分类 | 通用 |
| 单根导线的剥线长度 | 7 mm |
| 外径 | 4 mm ... 8 mm |
| 直径外壳 | 19 mm |
| 密封材料 | NBR |
| 夹具本体材料 | 锌铸，镀镍 |
| 接触件材料 | CuSn |
| 材料接触表面 | Ni/Au |
| 接触件载体材料 | PA 6.6 |
| 螺钉连接材料 | 锌铸，镀镍 |
| 可连接导线横截面AWG | 26 ... 18 (不带冷压头) 28 ... 20 (带冷压头) |
| 单根电线的剥线长度 | 7 mm |

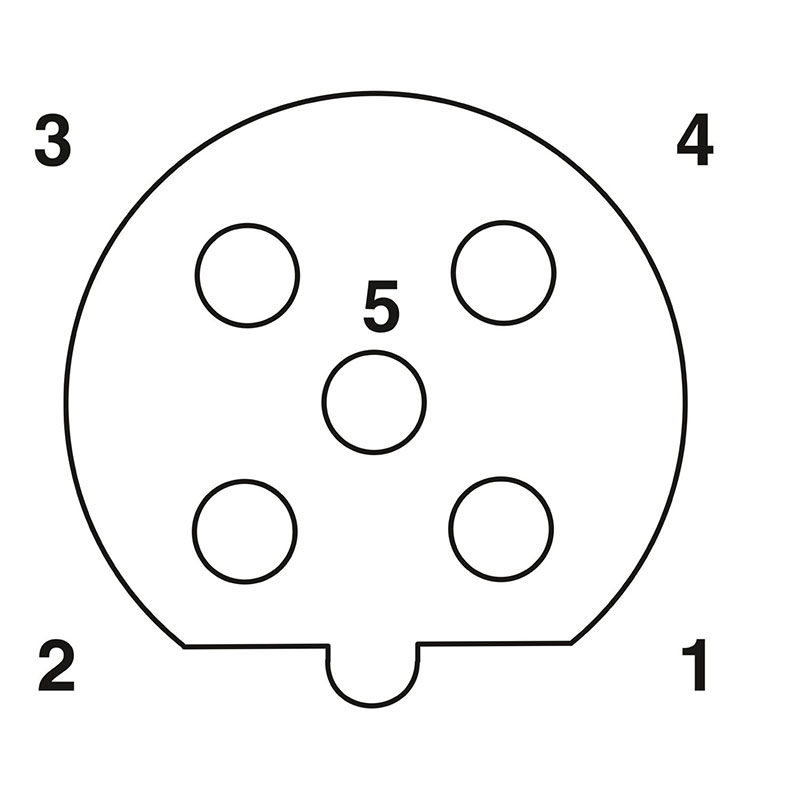

| 触点 | 颜色（信号指示）| 触点（可选） | 1 = BN 2 = WH 3 = BU 4 = BK 5 = GY |
| 环境温度（运行） | -40 °C ... 85 °C (针式/孔式) |
| 标准标识 | M12 针式插头连接器 |
| 标准/规格 | IEC 61076-2-101 |
