• 防护等级高，能在现场安全使用 • 螺钉连接：适用于多种不同导体的成熟连接技术
| 额定电压 UN | 48 V AC 60 V DC |
| 额定过电压 | 1.5 kV |
| 接触电阻 | ≤ 3 mΩ |
| 绝缘电阻 | ≥ 100 MΩ |
| 产品类型 | 圆形连接器（电缆侧） |

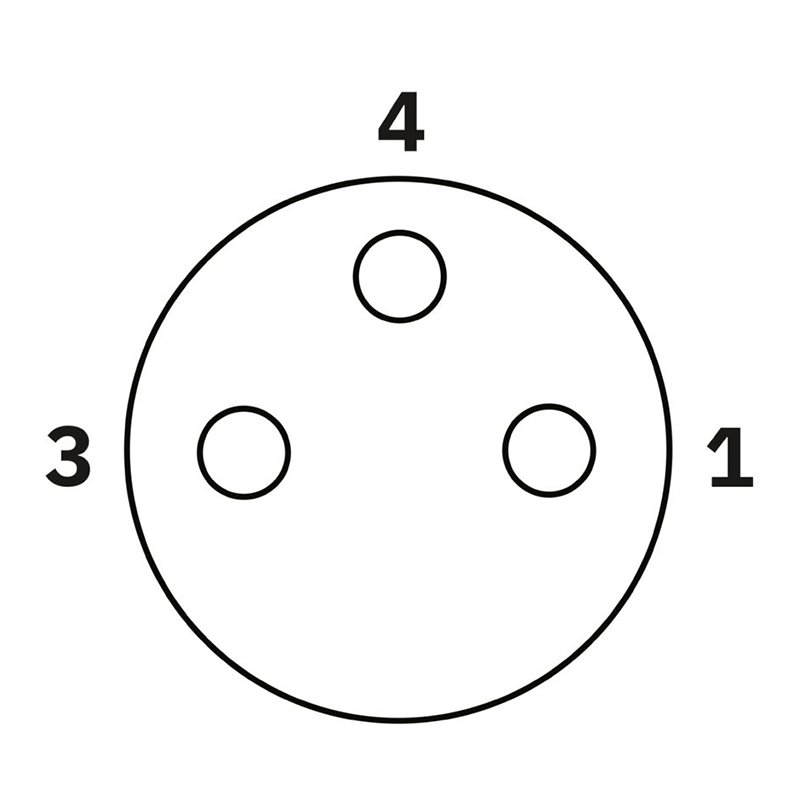

| 位数 | 3 |
| 出线口编号 | 1 |
| 屏蔽 | 无 |
| 编码 | A |
| 传感器类型 | 通用 |
| 电缆出口 | 直头 |
| 产品审核修订 | 02 |
| 污染等级 | 3 |
| 过电压类别 | III |

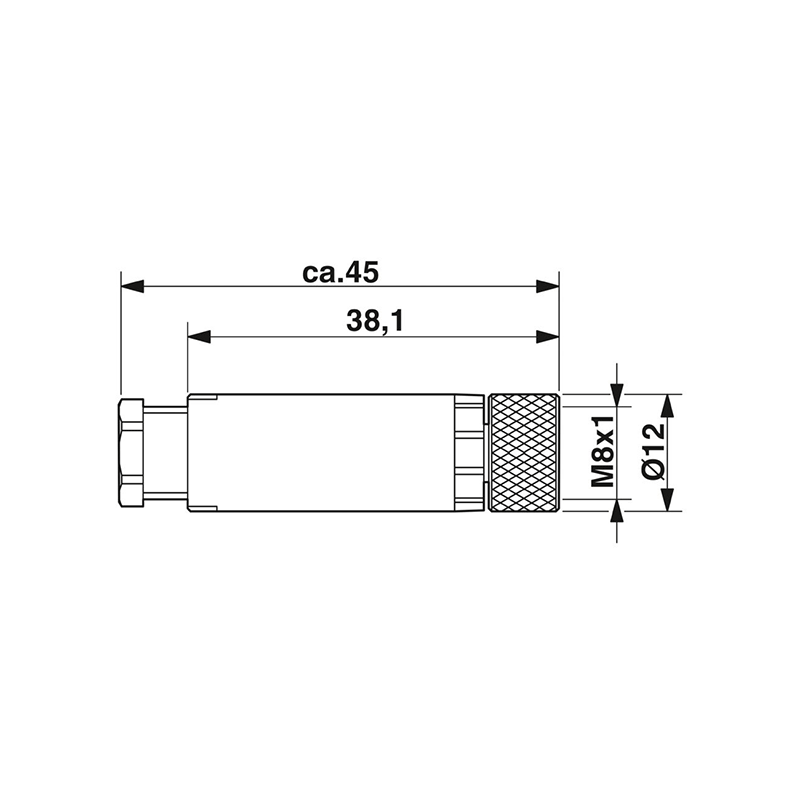

| 宽度 | 12 mm |
| 高度 | 12 mm |
| 长度 | 45 mm |
| 组装说明 | 连接导线时可以使用冷压头（不带绝缘）或者不使用冷压头。 |
| 阻燃等级，符合UL 94 | HB |
| 密封材料 | NBR |
| 夹具本体材料 | PBT |
| 接触件材料 | CuZn |
| 材料接触表面 | Au |
| 接触件载体材料 | PA |
| 螺钉连接材料 | 镀镍铜 |
| 保护等级 | IP67 |
| 环境温度（运行） | -40 °C ... 85 °C (针式/孔式) |
| 标准标识 | M8针式插头连接器 |
| 标准/规格 | IEC 61076-2-104 |
| 组装说明 | 注意： 在导线布线时请遵守允许的弯曲半径，因为弯曲力过大 可能会有损防护等级。降低连接器上游的机械负载，例如通过使 用电缆扎带。 |
| 插／拔周期 | ≥ 100 |
| 紧固扭矩 | 0.2 Nm (M8螺圈) 0.1 Nm (螺钉接线端子) 0.8 Nm ... 1 Nm (外部电缆直径为4 mm ... 5 mm时使用的压力螺 钉) 0.3 Nm ... 0.4 Nm (用于外径为3 mm ... 4 mm的电缆的压力螺钉) 0.5 Nm (带连接套筒的连接器) |
| 额定电流IN | 4 A |
| 信号类型/分类 | 通用 |
| 单根导线的剥线长度 | 4 mm |
| 外径 | 3.5 mm ... 5 mm |
| 直径外壳 | 12 mm |
| 可连接导线横截面AWG | 26 ... 20 (不带冷压头) |
| 单根电线的剥线长度 | 4 mm |
| 连接方式 | 螺钉连接 |
| 接线横截面 | 0.14 mm² ... 0.5 mm² (不带冷压头) 0.14 mm² ... 0.5 mm² (刚性) 0.14 mm² ... 0.5 mm² (带冷压头) |
| 插座设计 | 孔式 |
| 插座出线 | 直头 |
| 插座螺纹类型 | M8 |
| 编码 | A |
