| 连接方式 | 螺钉连接 |
| 接线横截面 | 0.75 mm² ... 1.5 mm² (不带冷压头) 0.75 mm² ... 1.5 mm² (刚性) 0.75 mm² ... 1.5 mm² (带冷压头) |
| 额定电压 UN | 48 V AC 60 V DC |
| 额定过电压 | 1.5 kV |
| 接触电阻 | ≤ 3 mΩ |
| 绝缘电阻 | > 10 GΩ |
| 产品类型 | 圆形连接器（电缆侧） |

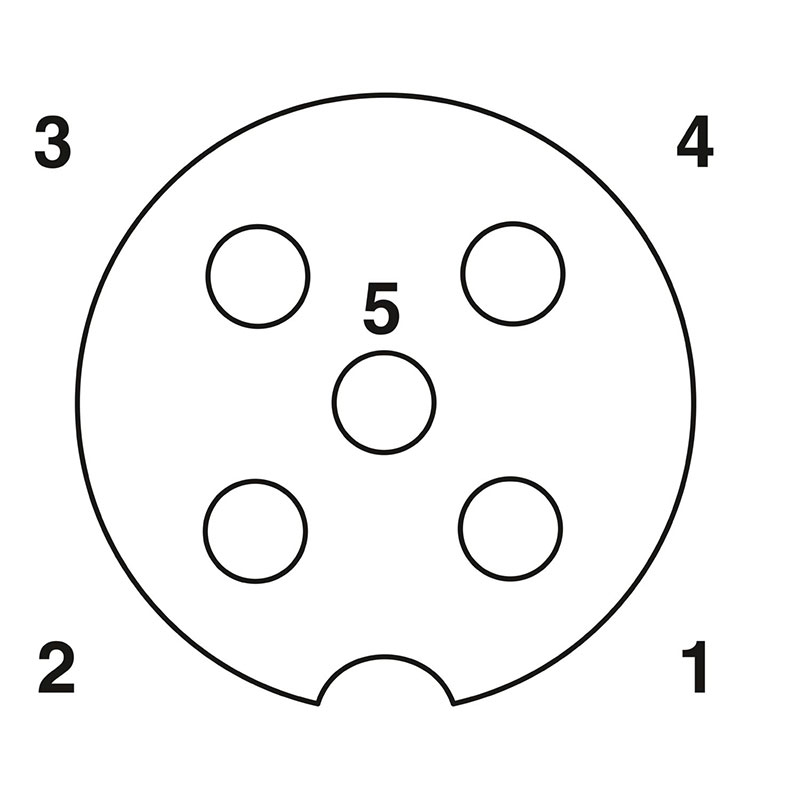

| 位数 | 5 |
| 应用 | 电源 |
| 出线口编号 | 1 |
| 屏蔽 | 无 |
| 编码 | A |
| 电缆出口 | 直头 |
| Pg螺钉连接 | Pg11 |
| 产品审核修订 | 00 |
| 污染等级 | 3 |
| 过电压类别 | II |

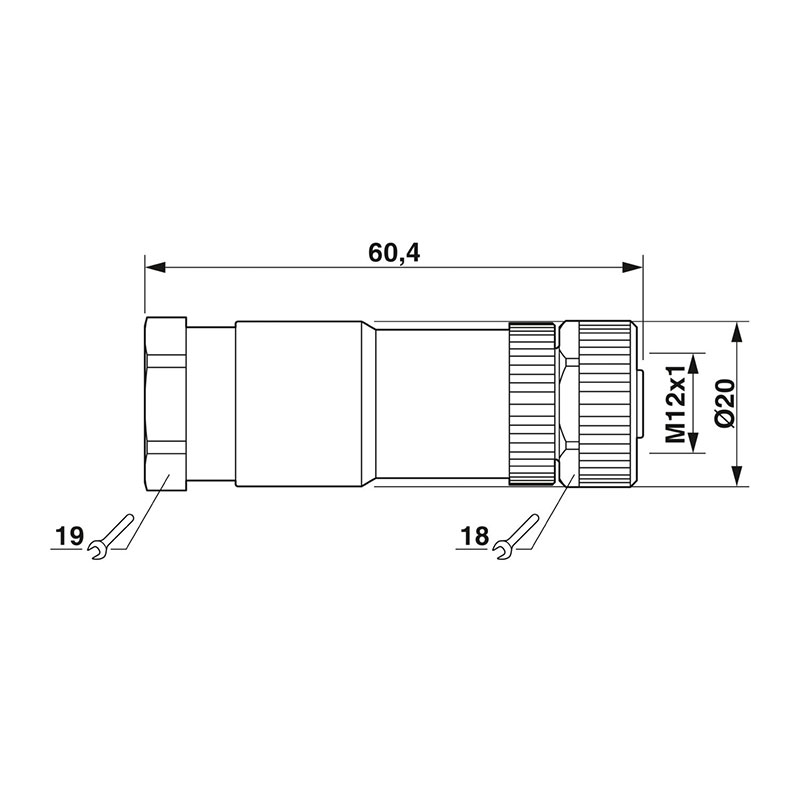

| 长度 | 60.4 mm |
| 阻燃等级，符合UL 94 | V0 |
| 密封材料 | Viton NBR |
| 保护等级 | IP67 |
| 环境温度（运行） | -40 °C ... 85 °C (针式/孔式) |
| 标准/规格 | IEC 61076-2-101 |
| 标准标识 | M12 针式插头连接器 |
| 插／拔周期 | ≥ 100 |
| 组装说明 | 注意： 敷设导线时请遵守允许的弯曲半径，因为弯曲力过大会 影响防护等级。降低导线上游的机械负载，例如通过使用电缆捆 扎带。 |
| 紧固扭矩 | 0.4 Nm (M12 螺圈) 0.2 Nm (螺钉接线端子) 0.4 Nm (插头尽可能旋入插头外壳) 1.5 Nm ... 2 Nm (压紧螺钉及插头外壳) |
| 额定电流IN | 8 A (触点 5： 2 A) 使用1.5 mm²绞线时 |
| 插座设计 | 孔式 |
| 插座出线 | 直头 |
| 插座螺纹类型 | M12 |
| 编码 | A |
| 单根导线的剥线长度 | 5 mm |
| 外径 | 8 mm ... 10 mm |
| 直径外壳 | 20 mm |
| 夹具本体材料 | PA |
| 接触件材料 | CuZn |
| 材料接触表面 | Ni/Au |
| 接触件载体材料 | PA |
| 螺钉连接材料 | 锌铸，镀镍 |
| 可连接导线横截面AWG | 18 ... 16 (不带冷压头) 16 ... 18 (带冷压头) |
| 单根电线的剥线长度 | 5 mm |
