UNO-PS/1AC/24DC/100W - 电源

2902993

用于DIN导轨安装的UNO POWER电源，初级开关模式， IEC 60335-1，输入：1相，输出UNO POWER电源，可提供基础功能由于具有很高的功率密度，紧凑型UNO POWER电源特别适合高达240 W的负载，尤其适用于内部空间有限的控制箱。这款电源提供不同的性能等级和各种宽度，具有效率高、空载损耗低的特点，实现高能源效率。：24 V DC / 100 W

Product advantage：

• 只需简单地将产品卡接到DIN导轨上，安装方式灵活 • 控制柜中空间更多，功率密度提高达20 % • 能源效率最大化能源节约超过90 %，空载损耗低于0.3 W • 宽温设计 -25 °C ... +70 °C，适合户外安装

Advisory order

189 5170 2156

Product details

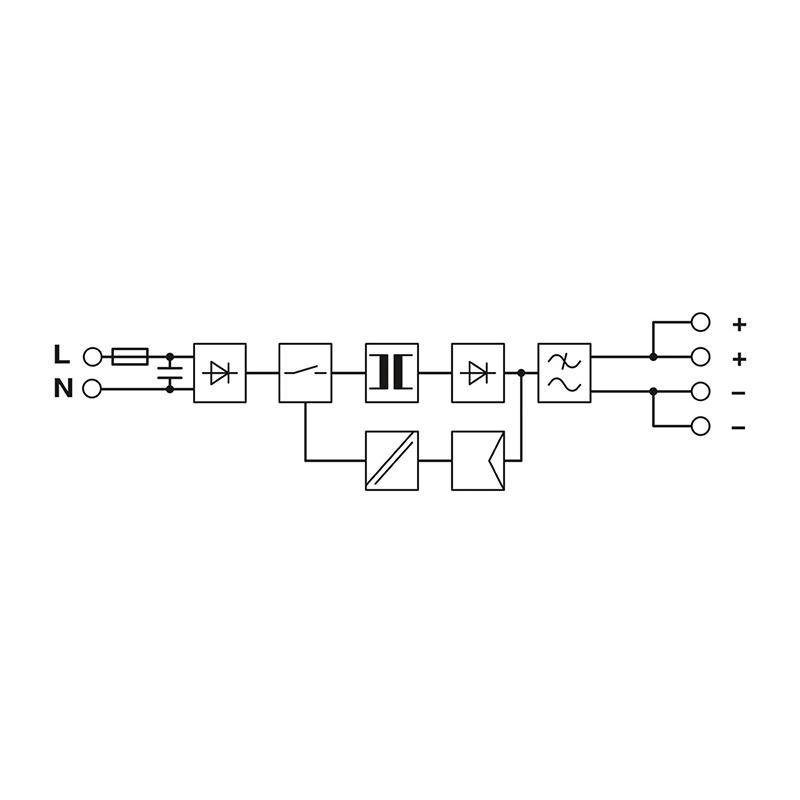

技术数据

输入数据

交流电运行

额定输入电压范围

100 V AC ... 240 V AC

输入电压范围

85 V AC ... 264 V AC

AC输入电压范围

85 V AC ... 264 V AC

电源电压的电压类型

冲击电流	< 40 A (典型值)

电网缓冲时间

> 20 ms (120 V AC) > 100 ms (230 V AC)

冲击电流积分 (I2t)

< 1.5 A2s (典型值)

频率范围 (fN)

50 Hz ... 60 Hz ±10 %

输出数据

效率	典型值 88 % (120 V AC) 典型值 89 % (230 V AC)

衰减	55 °C ... 70 °C (2.5 %/K)

最大额定负载功率损耗

< 11 W

串连

是

连接数据

输入

连接方式

螺钉连接

刚性导线最小横截面

0.2 mm²

刚性导线最大横截面

2.5 mm²

柔性导线最小横截面

0.2 mm²

柔性导线最大横截面

2.5 mm²

最小导线横截面AWG

最大导线横截面AWG

剥线长度

8 mm

螺纹

最小紧固扭矩

0.5 Nm

最大紧固扭矩

0.6 Nm

单导线/柔性接线点，带塑料套管的冷压头，最小

0.2 mm²

单导线/柔性接线点，带塑料套管的冷压头，最大

2.5 mm²

单导线/柔性接线点，不带塑料套管的冷压头，最小

0.2 mm²

输出

连接方式

螺钉连接

刚性导线最小横截面

0.2 mm²

刚性导线最大横截面

2.5 mm²

柔性导线最小横截面

0.2 mm²

柔性导线最大横截面

2.5 mm²

最小导线横截面AWG

最大导线横截面AWG

剥线长度

8 mm

螺纹

最小紧固扭矩

0.6 Nm

最大紧固扭矩

0.8 Nm

单导线/柔性接线点，带塑料套管的冷压头，最小

0.2 mm²

单导线/柔性接线点，带塑料套管的冷压头，最大

2.5 mm²

单导线/柔性接线点，不带塑料套管的冷压头，最小

0.2 mm²

电气特性

相数

1.00

绝缘电压输入／输出

4 kV AC (类型测试) 3 kV AC (常规测试)

产品属性

产品类型

电源

产品系列

UNO POWER

MTBF (IEC 61709, SN 29500)

> 738000 h (40 °C)

数据管理状态

产品审核修订

绝缘特性

保护等级	II (在关闭的控制柜中)

污染等级

尺寸

宽度

55 mm

高度

90 mm

深度

84 mm

安装尺寸

左侧/右侧安装距离

0 mm / 0 mm

顶部/底部安装距离

30 mm / 30 mm

安装

安装类型

DIN导轨安装

组装说明	可并排安装：水平间距0 mm，垂直间距30 mm

安装位置	水平DIN导轨NS35，EN60715

带保护涂层

否

材料规格

阻燃等级符合UL 94标准（壳体/接线端子）

外壳材料

塑料

外壳类型

聚碳酸酯

卡脚插销材料

POM (Polyoxymethylene)

标准和规范

标准——电源安装中所用的电子设备以及在电源安装中电子设备的组装

EN 50178/VDE 0160 (PELV)

标准——电气安全

IEC 62368-1 (SELV)

标准——安全超低电压

IEC 62368-1 (SELV) und EN 60204-1 (PELV)

标准——主协波电流限值

EN 61000-3-2

标准——安全绝缘

DIN VDE 0100-410

标准 —— 变压器安全

EN 61558-2-16

认证——适用于半导体工业的需求，符合干线压降

EN 61000-4-11

认证

CSA	CAN/CSA-C22.2 No. 60950-1-07 CSA-C22.2 No. 107.1-01 CAN/CSA-C22.2编号213 I类，2级，A、B、C、D组T4（危险区域）

抗噪的电磁兼容要求

EN 61000-6-1 EN 61000-6-2

电磁兼容性

静电放电

标准/规程

EN 61000-4-2

触点放电	6 kV (强度测试 3)

空气放电	8 kV (强度测试 3)

备注

标准 B

高频电磁场

标准/规程

EN 61000-4-3

频率范围	80 MHz ... 1 GHz

测试场强	10 V/m (强度测试 3)

备注

标准 A

快速瞬态（脉冲）

标准/规程

EN 61000-4-4

输入	4 kV (强度测试4 - 非对称)

输出	2 kV (强度测试3 - 非对称)

备注

标准 A

电涌电压负载（电涌）

标准/规程

EN 61000-4-5

输入	1 kV (强度测试2 - 对称) 2 kV (强度测试3 - 非对称)

备注

标准 B

传导干扰

标准/规程

EN 61000-4-6

频率范围	0.15 MHz ... 80 MHz

备注

标准 A

电压	10 V (强度测试 3)

输入／输出

非对称

压降

标准/规程

EN 61000-4-11

电压

230 V AC

频率

50 Hz

压降

70 %

时间段数量

25 周期

备注

标准 A

附加信息

等级3

辐射干扰

标准/规程

EN 61000-6-3

无线电干扰电压符合EN 55011标准

EN 55011（EN 55022）B 类应用于工业和民用区域EMC 1

无线电干扰符合EN 55011标准

EN 55011（EN 55022）B类应用于工业和民用区域EMC 1

标准

标准A	规定限度内的正常操作行为。

标准B	可通过设备自我恢复的操作性能临时性降级。

环境和真实条件环境条件

环境温度（运行）

-25 °C ... 70 °C (> 55 °C降低额定值: 2,5 %/K)

环境温度（存放/运输）

-40 °C ... 85 °C

保护等级

IP20

环境温度（调试类型测试）

-40 °C

气候等级	3K22（符合EN 60721-3-3标准）

允许的最大相对湿度（操作）

≤ 95 % (25 °C 时，无冷凝)

电击	18 ms，30g，在每个空间方向（符合IEC 60068-2-27）

振动（操作）

< 15 Hz，振幅±2.5 mm（符合IEC 60068-2-6） 15 Hz ... 150 Hz、2.3g、90 min.

保护电路

信号处理

信号类型

LED

额定功耗

242.6 VA

电耗量	典型值 2.1 A (100 V AC) 典型值 0.95 A (240 V AC)

典型响应时间

< 1 s

UL认证

推荐使用的输入保护断路器

6 A ... 16 A (特性B、C、D、K)

额定输出电压

24 V DC

防短路保护

是

防空转

是

并连	是，用于冗余和增加容量

反馈电压电阻

< 35 V DC

输出端处的过电压保护 (OVP)

≤ 35 V DC

残波	< 30 mVSS (额定值)

控制偏差

上升时间	< 0.5 s (UOUT (10 % ... 90 %))

最大空载功耗

< 0.5 W

电源电压压降

标准标识	半导体工业中对干线压降的要求

标准/规格

SEMI F47 - 0706 (180 V AC)

输入熔断器

4 A (慢熔断，内部)

输出功率

100 W

一致性/认证

SIL符合IEC 61508标准

电磁兼容数据

低压指令	符合低电压指令2014/35/EC

噪音排放的电磁兼容要求

EN 61000-6-3 EN 61000-6-4

功率因数（cos phi）

0.47

输出特性

HICCUP

响应时间

< 2 ms

额定输出电流（ IN ）

4.2 A (-25 °C ... 55 °C)
