| 额定输入电压范围 | 3x 400 V AC ... 500 V AC |
| 输入电压范围 | 3x 400 V AC ... 500 V AC -20 % ... +15 % |
| 国家电网典型电压 | 3x 400 V AC 3x 480 V AC |
| 网络类型 | 星形网络 |
| 效率 | 典型值 93 % (400 V AC) 典型值 93.3 % (480 V AC) |
| 衰减 | > 60 °C ... 70 °C (2.5 %/K) |
| 最大额定负载功率损耗 | < 70 W (480 V AC) 典型值 72 W (480 V AC) |
| 串连 | 是 |
| 连接方式 | 直插式连接 |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 4 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 2.5 mm² |
| 最小导线横截面AWG | 24 |
| 最大导线横截面AWG | 12 |
| 剥线长度 | 10 mm |
| 单条导线/接线点，柔性，带套管，最小 | 0.2 mm² |
| 单条导线/接线点，柔性，带套管，最大 | 2.5 mm² |
| 连接方式 | 直插式连接 |
| 刚性导线最小横截面 | 0.75 mm² |
| 刚性导线最大横截面 | 16 mm² |
| 柔性导线最小横截面 | 0.75 mm² |
| 柔性导线最大横截面 | 10 mm² |
| 最小导线横截面AWG | 20 |
| 最大导线横截面AWG | 4 |
| 剥线长度 | 18 mm |
| 单条导线/接线点，柔性，带套管，最小 | 0.75 mm² |
| 单条导线/接线点，柔性，带套管，最大 | 10 mm² |
| 相数 | 3.00 |
| 绝缘电压输入／输出 | 3 kV AC (类型测试) 1.5 kV AC (常规测试) |
| 产品类型 | 电源 |
| 产品系列 | TRIO POWER |
| MTBF (IEC 61709, SN 29500) | > 1730000 h (25 °C) > 510000 h (60 °C) > 1051000 h (40 °C) |
| 产品审核修订 | 04 |
| 保护等级 | I (在关闭的控制柜中) |
| 污染等级 | 2 |
| 宽度 | 110 mm |
| 高度 | 130 mm |
| 深度 | 160 mm |
| 左侧/右侧安装距离 | 0 mm / 0 mm |
| 顶部/底部安装距离 | 50 mm / 50 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 可并排安装：水平间距0 mm (≤ 40 °C) 10 mm (≤ 70 °C)，垂直间 距50 mm |
| 安装位置 | 水平DIN导轨NS35，EN60715 |
| 带保护涂层 | 否 |
| 阻燃等级符合UL 94标准（壳体/接线端子） | V0 |
| 外壳材料 | 金属 |
| 外壳类型 | 铝 (AlMg3) |
| 盖罩型号 | 聚碳酸酯 |
| 保护等级 | IP20 |
| 环境温度（运行） | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 气候等级 | 3K3（ 符合EN 60721标准） |
| 允许的最大相对湿度（操作） | ≤ 95 % (25 °C 时，无冷凝) |
| 电击 | 11 ms，15 g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） | DNV GL CG-0339 / B类 2 Hz - 100 Hz共振搜索，90分钟共振， 2 Hz - 13.2 Hz，±1 mm振幅， 13.2 Hz - 100 Hz，0.7g加速度 |

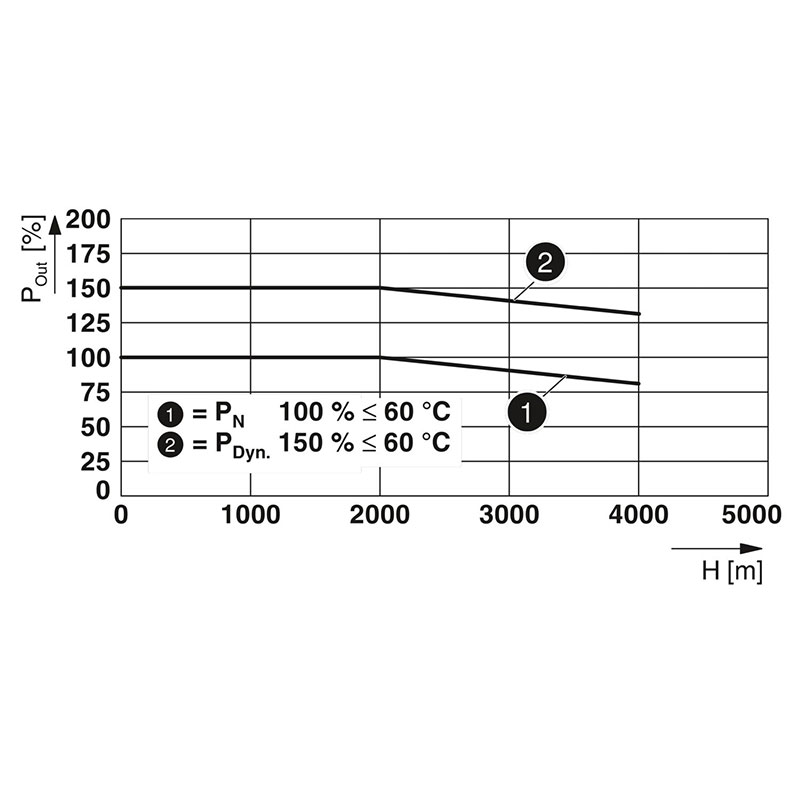

| 最大高度 | ≤ 4000 m (> 2000 m，衰减: 10 %/1000 m) |
| 环境温度（调试类型测试） | -40 °C |
| 标准——电源安装中所用的电子设备以及在电源安装中电子设备 的组装 | EN 50178/VDE 0160 (PELV) |
| 标准——电气安全 | IEC 62368-1 (SELV) |
| 标准——安全超低电压 | IEC 62368-1 (SELV) und EN 60204-1 (PELV) |
| 轨道应用 | EN 50121-4 |
| 标准——主协波电流限值 | EN 61000-3-2 |
| 标准——安全绝缘 | DIN VDE 0100-410 |
| 标准 - 高达1100 V的电源装置的安全性（绝缘距离） | DIN EN 61558-2-16 |
| 抗噪的电磁兼容要求 | EN 61000-6-1 EN 61000-6-2 |
| 标准/规程 | EN 61000-4-2 |
| 触点放电 | 6 kV (强度测试 3) |
| 空气放电 | 8 kV (强度测试 3) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-3 |
| 频率范围 | 80 MHz ... 6 GHz |
| 测试场强 | 10 V/m (强度测试 3) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-4 |
| 输入 | 4 kV (强度测试3 - 非对称) |
| 输出 | 2 kV (强度测试3 - 非对称) |
| 备注 | 标准 A |
| 信号 | 2 kV (强度测试3 - 非对称) |
| 标准/规程 | EN 61000-4-5 |
| 输入 | 1 kV (强度测试1 - 对称) 2 kV (强度测试1 - 非对称) |
| 备注 | 标准 B |
| 标准/规程 | EN 61000-4-6 |
| 频率范围 | 0.15 MHz ... 80 MHz |
| 备注 | 标准 A |
| 电压 | 10 V (强度测试 3) |
| 输入／输出 | 非对称 |
| 标准/规程 | EN 61000-4-11 |
| 电压 | 230 V AC |
| 频率 | 50 Hz |
| 标准/规程 | EN 61000-6-3 |
| 无线电干扰电压符合EN 55011标准 | EN 55011（EN 55022）B 类，应用领域：工业和民用 |
| 无线电干扰符合EN 55011标准 | EN 55011（EN 55022） B类，应用领域：工业和民用 |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
| 标准C | 对操作行为的暂时不利影响，设备可自动校正或通过触发操作元 件恢复。 |
| EN 62477-1 | III |
| EN 60950-1 | II |
| 信号类型 | LED 遥信报警触点 |
| 额定功耗 | 1335.1 VA |
| 电耗量 | 3x 1.9 A (400 V AC) 3x 1.7 A (500 V AC) |
| 典型响应时间 | < 1 s |
| 短路电流 | < 48 A DC (永久) |
| 电源电压的电压类型 | AC |
| 电网缓冲时间 | > 10 ms (400 V AC) > 20 ms (480 V AC) |
| 推荐使用的输入保护断路器 | 10 A ... 16 A (特性B、C、D、K) |
| PE放电电流 | < 3.5 mA < 2.5 mA (550 V AC, 60 Hz) |
| 额定输出电压 | 24 V DC ±1 % |
| 防短路保护 | 是 |
| 防空转 | 是 |
| 并连 | 是，用于冗余和增加容量 |
| 反馈电压电阻 | < 35 V |
| 输出端处的过电压保护 (OVP) | ≤ 30 V DC |
| 残波 | ≤ 50 mVSS |
| 上升时间 | ≤ 1 s (UOUT (10 % ... 90 %)) |
| 最大空载功耗 | 典型值 14 W (400 V AC) 典型值 17 W (480 V AC) |
| 缺省(值) | 闭合 |
| 数字量 | 30 V AC 30 V DC 100 mA |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 1.5 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 1.5 mm² |
| 最小导线横截面AWG | 24 |
| 最大导线横截面AWG | 16 |
| 连接方式 | 直插式连接 |
| 单条导线/接线点，柔性，带套管，最小 | 0.2 mm² |
| 单条导线/接线点，柔性，带套管，最大 | 1.5 mm² |
| 剥线长度 | 8 mm |
| 噪音辐射 | EN 55016 EN 61000-6-3（B类） |
| 频率范围 | A, B级 |
| 频率范围 | 0 kHz ... 2 kHz |
| 传导性噪声排放 | EN 55016 EN 61000-6-3（B类） |
| 发射干扰 | EN 55011 (EN 55022) |
| 输入熔断器 | 6.3 A (内置（设备保护）) |
| 输出功率 | 960 W 1440 W |
| AC频率范围 | 50 Hz ... 60 Hz |
| 低压指令 | 符合低电压指令2014/35/EC |
| 噪音排放的电磁兼容要求 | EN 61000-6-3 EN 61000-6-4 |
| 电涌电流限值 | 35 A (1 ms后) |
| 功率因数（cos phi） | 0.77 |
| 输出特性 | U/I with dynamic load reserve |
| 连续负载电流 | 100 mA |
| 信号分配 | DC OK |
| 状态显示 | LED |
| 颜色 | 绿色 |
| DC OK | UOUT > 0.9 x UN (UN = 24 V DC) |
| 功率因素 | > 0.7 (400 V AC) > 0.7 (480 V AC) |
| 冲击电流积分 (I2t) | ≤ 1.1 A2s |
| 频率范围 (fN) | 50 Hz ... 60 Hz ±5 Hz |
| 输出电压（ USet ）的设置范围 | 24 V DC ... 28 V DC (> 24 V DC，稳定容量限制) |
| 额定输出电流（ IN ） | 40 A |
| Dynamic Boost (IDyn.Boost) | 60 A (5 s) |
| 冲击电流积分 (I2t) | ≤ 1.1 A2s |
| 频率范围 (fN) | 50 Hz ... 60 Hz ±5 Hz |
| 输出电压（ USet ）的设置范围 | 24 V DC ... 28 V DC (> 24 V DC，稳定容量限制) |
| 额定输出电流（ IN ） | 40 A |
| Dynamic Boost (IDyn.Boost) | 60 A (5 s) |
