| 剥线长度 | 7 mm |
| 螺纹 | M3 |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 连接方式 | 螺钉连接 |
| 可连接导向横截面 AWG | 24 ... 14 |
| 电气隔离 | 2路隔离 |
| 最大温度系数 | ≤ 0.002 %/K (测量值的 / 100 Ω 负载) |
| 典型传输误差 | 0.08 % (终值的) |
| 信号传输行为 | In = Out |

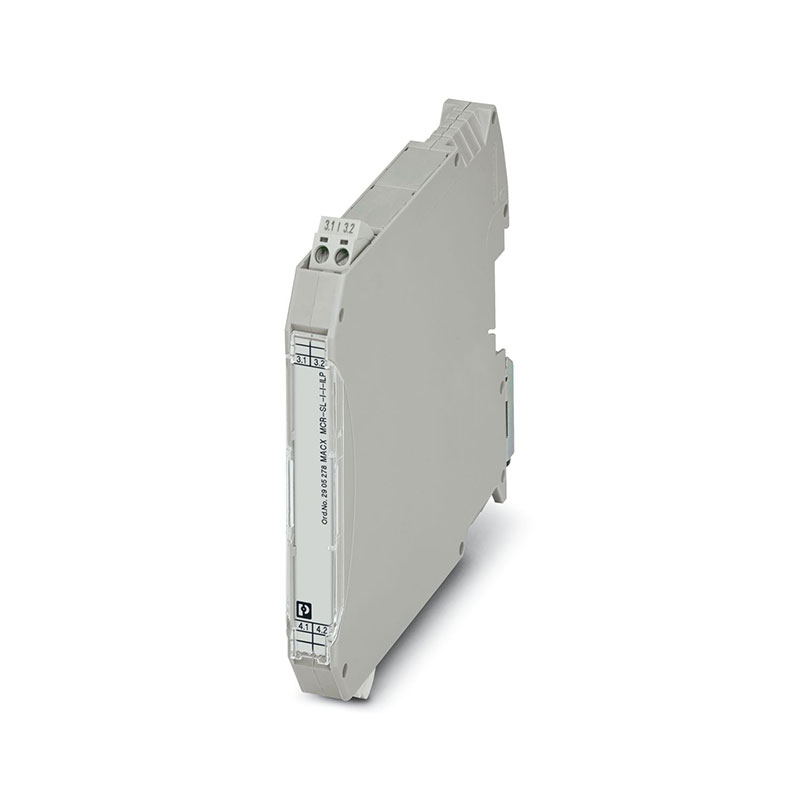

| 产品类型 | 隔离放大器 |
| 产品系列 | MACX Analog |
| 型号 | 隔离放大器，带SIL功能安全 |
| 通道数目 | 1 |
| 产品审核修订 | 04 |
| 污染等级 | 2 |
| 过电压类别 | II |
| 安装类型 | DIN导轨安装 |
| 外壳材料 | PA 6.6-FR |
| 颜色 | 灰色 (RAL 7042) |
| 阻燃等级，符合UL 94 | V0 (外壳) |
| 保护等级 | IP20 (未经过UL认证) |
| 环境温度（运行） | -40 °C ... 85 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 海拔 | < 2000 m |
| 允许湿度（运行） | 5 % ... 95 % (无冷凝) |
| 证书 | CE合规 |
| 环境和真实条件 | 环境条件 |
| 认证 | CE |
| 注意 | 和EN 61326-1 |
| 电气隔离 | 2路隔离 |
| 抗干扰 | EN 61326-1 |
| 电磁兼容性 | 符合EMC条例 |
| 发射干扰 | EN 61000-6-4 |
| 防爆安装 (EPL) | Gc |
| 电源电压范围 | 回路供电，无需外部电源 |
| 可配置／可编程 | 否 |
| 输入数目 | 1 |

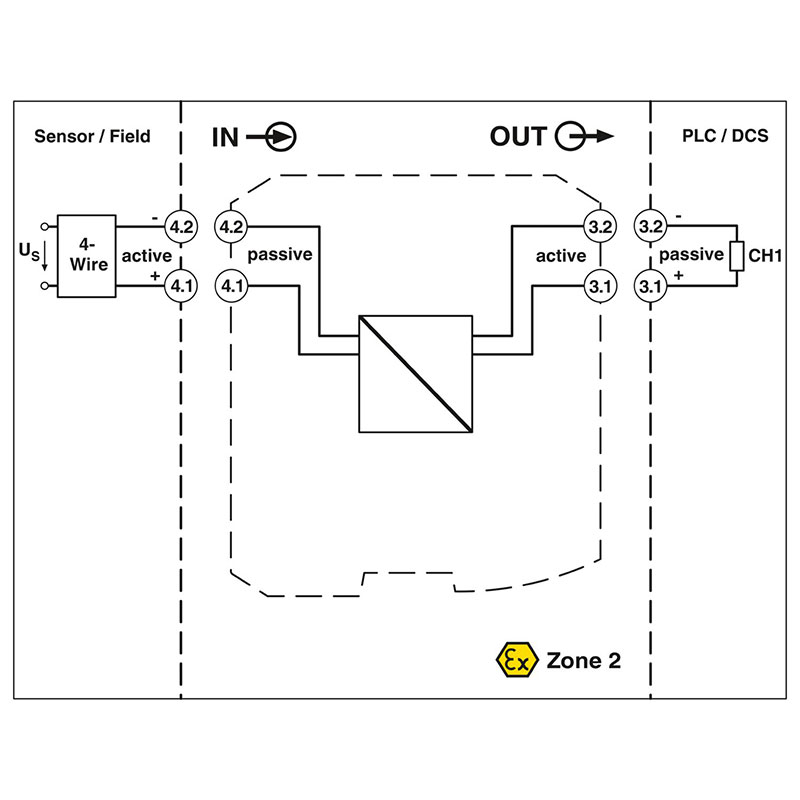

| 电流输入信号 | 0 mA ... 20 mA 4 mA ... 20 mA |
| 输入数据 | 信号: 电流 |
| 最大电压输入信号 | < 30.5 V |
| 标识 | UL 61010 Listed Class I, Zone 2, Group IIC T4 Class I, Div. 2, Groups A, B, C, D T4 |
| 标识 | 。 II 3 G Ex nA IIC T4 Gc X |
| 标识 | 3 |
| 证书 | 968/FSP 1200.01/21 |
| 残波 | < 10 mVrms (500 Ω负载) |
| 额定绝缘电压 | 300 Vrms |
| 测试电压 | 2.5 kV AC (50 Hz, 60 s) |
| 绝缘 | 安全隔离符合IEC/EN 61010-1 |
| 负载/输出负载电流输出 | ≤ 1375 Ω (I = 20 mA) |
| 最大直径 | 2.3 mm |
| 标识 | 。 II 3 G Ex nA IIC T4 Gc X |
| 证书 | PxCIF21UKEX2905278X |
| 阶跃响应（10-90%） | 5 ms (500 Ω负载) |
| 最大电压输出信号 | 27.5 V |
| 电流输出信号 | 0 mA ... 20 mA 4 mA ... 20 mA |
| 输出数目 | 1 |
| 可配置／可编程 | 否 |
| 响应电流 | 大约 50 µA |
| 输入电压限制 | 30.5 V |
| 电压损耗 | 2.9 V (I = 20 mA) |

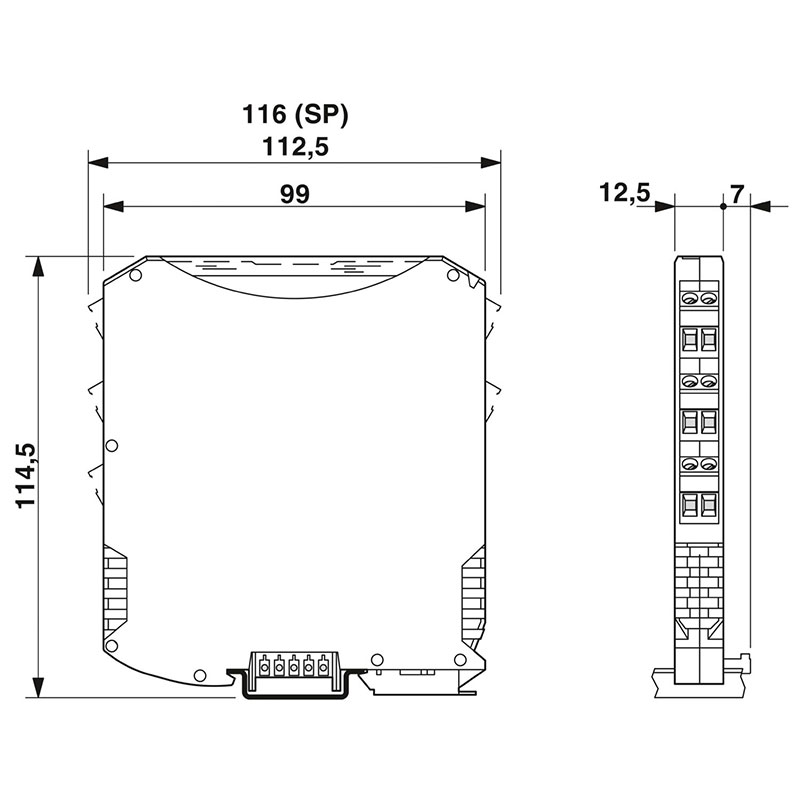

| 宽度 | 12.5 mm |
| 高度 | 112.5 mm |
| 深度 | 113.7 mm |
| 深度 NS 35/7,5 | 114.5 mm (卡接到符合EN 60715标准的DIN导轨NS 35/7,5上) |
| 额外误差，取决于负载 | 0.022 % (测量值的 / 100 Ω 负载) |
| 输出数据 | 信号: 电流 |
