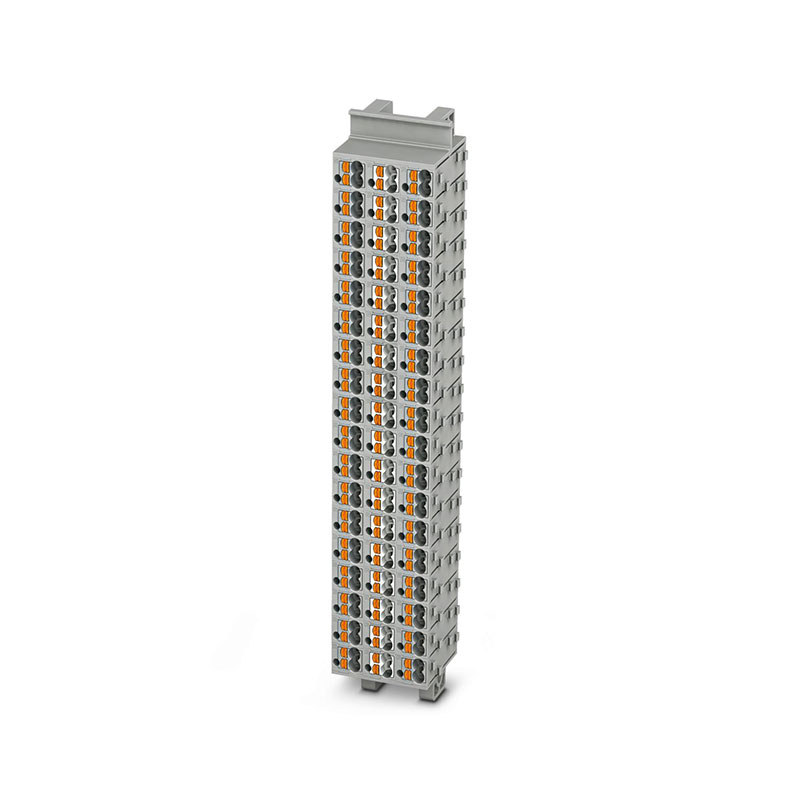

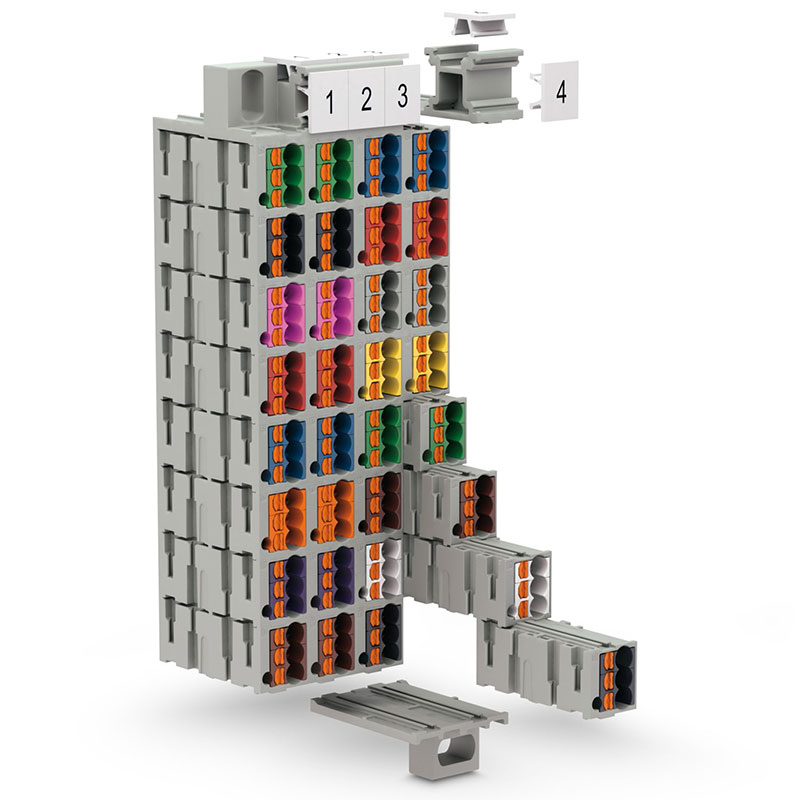

• 用于安装在面板开口中 • 采用插拔式技术代替Wire-Wrap®、TERMI-POINT®等，可达到极高的接触质量 • 尺寸小巧紧凑，无需工具便可在狭窄空间内完成接线 • 通过垂直导线接线方式，清晰展示操作机构和接线点
| 每层的连接数量 | 216 |
| 额定横截面 | 1.5 mm² |
| 剥线长度 | 8 mm ... 10 mm |
| 连接符合标准 | IEC 60947-7-1 |
| 标称电流 | 17.5 A |
| 最大负载电流 | 24 A (带2.5 mm²导线和大量接线) 12 A (带2.5 mm²导线且在狭窄空间内接线) |
| 刚性导线横截面 | 0.14 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.14 mm² ... 1.5 mm² |
| 塞规 | A1 |
| 横截面 AWG | 26 ... 14 (按IEC标准修订) |
| 导线横截面，柔性[AWG] | 26 ... 16 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 0.14 mm² ... 1.5 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.14 mm² ... 1.5 mm² |
| 额定接线容量AWG | 14 |
| 额定浪涌电压 | 4 kV |
| 额定条件下的最大功耗 | 0.56 W |
| 产品类型 | 配线模块 |
| 连接量 | 216 |
| 行数 | 1 |
| 位数 | 54 |
| 产品审核修订 | 04 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 宽度 | 33 mm |
| 高度 | 157.4 mm |
| 深度 | 30 mm |
| 安装类型 | 壁式安装 |
| 颜色 | 灰色 (RAL 7042) |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 低温下的静态绝缘材料应用 | -60 °C |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 125 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 量热释热NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
| 连接元件的颜色 | 灰色/白色 |
| 环境温度（运行） | -60 °C ... 105 °C (最高短期工作温度，电气特性相对温度。) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 连接符合标准 | IEC 60947-7-1 |
| 开口式侧板 | 否 |
| 刚性导线横截面 | 0.34 mm² ... 2.5 mm² |
| 刚性导线横截面[AWG] | 20 ... 14 (按IEC标准修订) |
| 额定电压 | 500 V |
