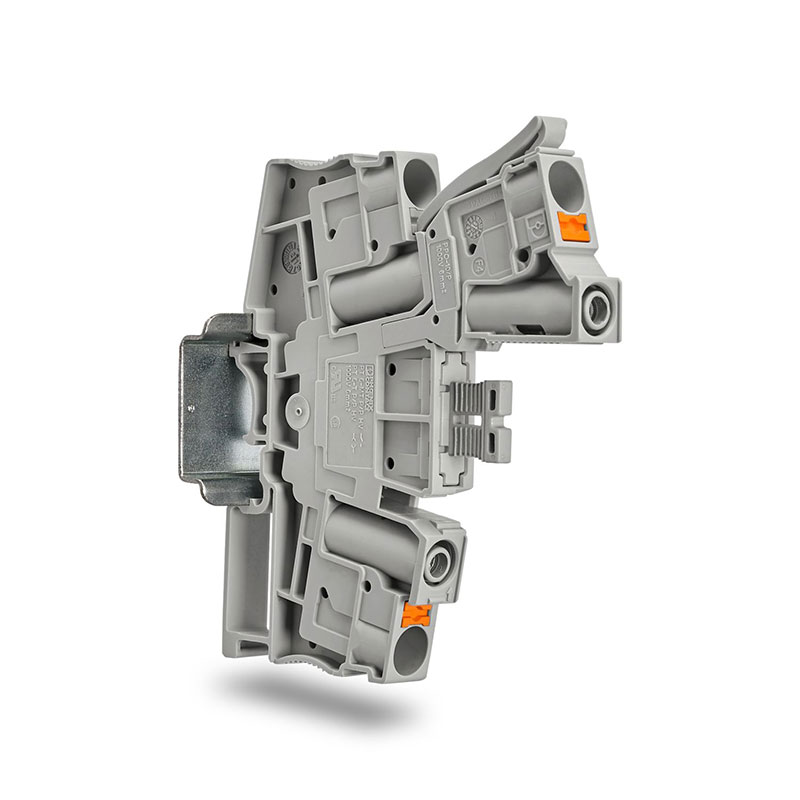

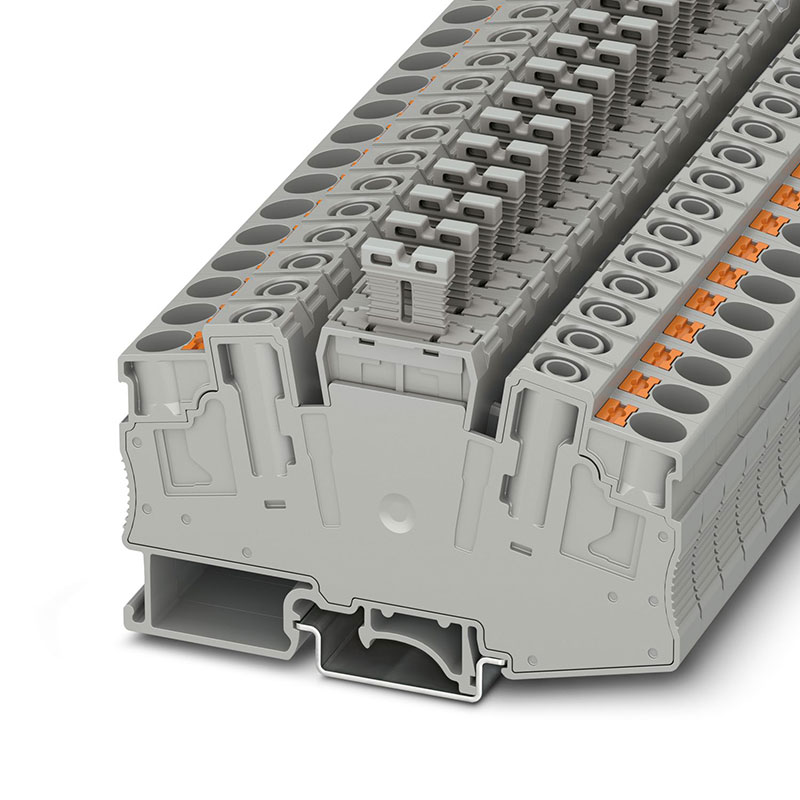

PT 6-T P/P HV - 分断接线端子

1028589

分断接线端子，标称工作电压: 1000 V，额定电流: 32 A，接线方式: 直插式连接，额定接线容量: 6 mm2 ，接线容量：0.5 mm2 - 10 mm2 ，安装: NS 35/7,5，NS 35/15，NS 32，颜色: 灰色

Product advantage：

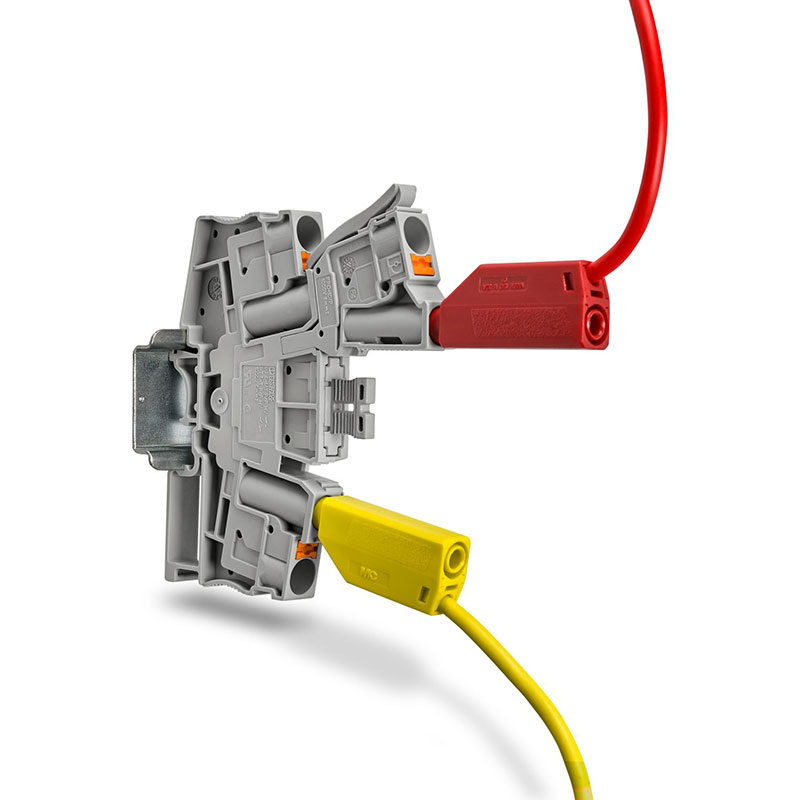

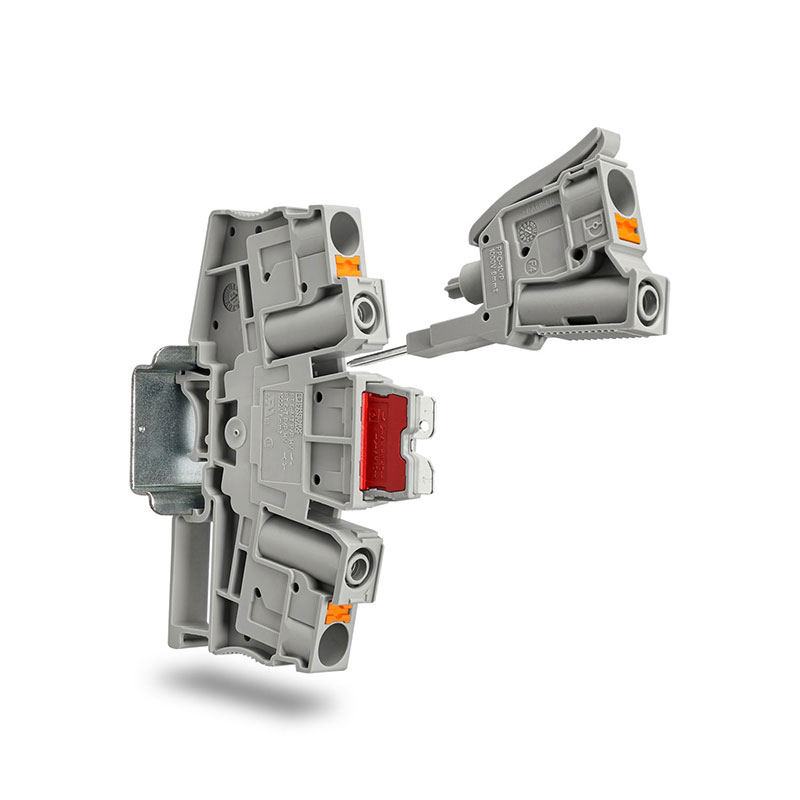

• 除了双功能轴内的测试机构，所有的端子都提供一个额外的测试连接 • 紧凑设计和正面接线使得可在密闭空间内进行接线 • 插拔式连接端子不仅拥有CLIPLINE complete系统的特点，而且能方便地连接刚性导线和带冷压头的导线，无需使用任何工具

Advisory order

189 5170 2156

Product details

技术数据

连接数据

每层的连接数量

额定横截面

6 mm²

剥线长度	10 mm ... 12 mm

塞规

A5 B5

电气特性

额定浪涌电压

8 kV

额定条件下的最大功耗

1.31 W

数据管理状态

产品审核修订

绝缘特性

污染等级

过电压类别

III

尺寸

宽度

10.2 mm

高度

91 mm

深度

63.1 mm

NS 32深度

69.3 mm

NS 35/7,5深度

64.3 mm

NS 35/15深度

71.8 mm

安装

安装类型	NS 35/7,5 NS 35/15 NS 32

材料规格

颜色	灰色 (RAL 7042)

阻燃等级，符合UL 94

绝缘材料组

绝缘材料

低温下的静态绝缘材料应用

-60 °C

绝缘材料相对温度指数（电气，UL 746 B）

130 °C

铁路车辆的防火保护 (DIN EN 45545-2) R22

HL 1 - HL 3

铁路车辆的防火保护 (DIN EN 45545-2) R23

HL 1 - HL 3

铁路车辆的防火保护 (DIN EN 45545-2) R24

HL 1 - HL 3

铁路车辆的防火保护 (DIN EN 45545-2) R26

HL 1 - HL 3

量热释热NFPA 130 (ASTM E 1354)

28 MJ/kg

表面可燃性NFPA 130 (ASTM E 162)

通过

烟雾比光密度NFPA 130 (ASTM E 662)

通过

烟气毒性NFPA 130 (SMP 800C)

通过

标准和规范

连接符合标准

IEC 60947-7-1

电气测试

电涌电压测试

结果

已通过测试

测试电压设定值

9.8 kV

温升测试

温度上升要求测试

温度上升 ≤ 45 K

结果

已通过测试

短时耐受电流 4 mm²

0.48 kA

工频耐受电压

测试电压设定值

2.2 kV

结果

已通过测试

机械特性

机械参数

开口式侧板

否

插／拔周期

250

机械测试

机械强度

结果

已通过测试

载体上的附件

DIN导轨/固定支点

NS 32/NS 35

测试力设定值

5 N

结果

已通过测试

振荡/宽频带噪音

规格	DIN EN 50155 (VDE 0115-200):2018-05

频谱	2类， B级使用寿命测试，在转向架上进行

频率	f1 = 5 Hz 到 f2 = 250 Hz

ASD等级

6.12 (m/s²)²/Hz

加速度

3.12g

每轴的测试周期

5 h

测试方向	X-, Y- 与 Z-轴

结果

已通过测试

冲击

规格	DIN EN 50155 (VDE 0115-200):2018-05

脉冲波形

半弦

加速度

30g

电击时间

18 毫秒

每个方向的电击次数

测试方向	X-, Y- 与 Z-轴（正向与负向）

结果

已通过测试

环境条件

环境温度（运行）

-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)

环境温度（存放/运输）

-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C)

环境温度（组装）

-5 °C ... 70 °C

环境温度（执行）

-5 °C ... 70 °C

允许湿度（运行）

20 % ... 90 %

允许湿度（存放/运输）

30 % ... 70 %

说明

概述

采用悬空引线连接时，用户必须确保与导电表面之间的规定距离。额定电流和最大负载电流参见衰减曲线。

产品属性

产品类型

分断接线端子

产品系列

连接量

行数

电位

导线损坏和松动测试

旋转速度

10 rpm

rpm

135

导线横截面／重量

0.5 mm² / 0.3 kg 6 mm2 / 1.4 kg 10 mm² / 2 kg

结果

已通过测试

针焰测试

暴露时间

30 s

结果

已通过测试

额定横截面

6 mm²

直接插拔式连接横截面

刚性导线横截面

1 mm² ... 10 mm²

柔性导线横截面（套管不带塑料绝缘管）

1.5 mm² ... 6 mm²

柔性导线横截面（带塑料绝缘管的套管）

1.5 mm² ... 6 mm²

连接符合标准

IEC 60947-7-1

刚性导线横截面

0.5 mm² ... 10 mm²

横截面 AWG

20 ... 8 (按IEC标准修订)

柔性导线横截面

0.5 mm² ... 10 mm²

导线横截面，柔性[AWG]

20 ... 8 (按IEC标准修订)

柔性导线横截面（套管不带塑料绝缘管）

0.5 mm² ... 10 mm²

柔性导线横截面（带塑料绝缘管的套管）

0.5 mm² ... 10 mm²

2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

0.5 mm² ... 2.5 mm² 如果使用TWIN套管，我们建议最小套管长度为13 mm。

标称电流

32 A

最大负载电流

32 A (具有10 mm²导线横截面，刚性)

额定电压

1000 V

老化

温度循环

192

结果

已通过测试

环境和真实条件使用寿命

插入／拔出周期
