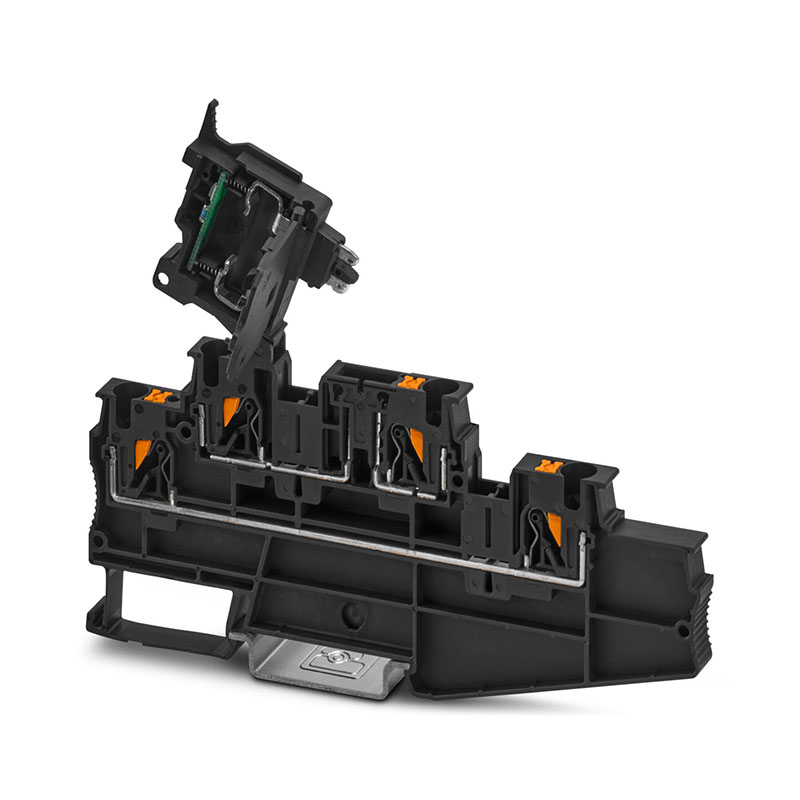

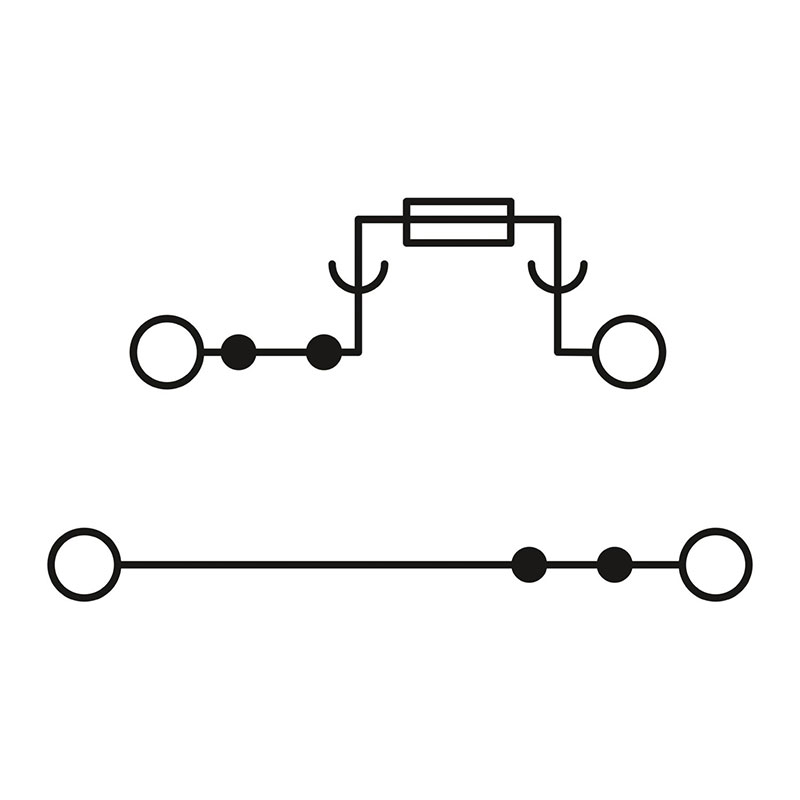

PT 4-L/HESI (5X20) - 保险丝接线端子

3002608

保险丝接线端子，保险丝类型: 玻璃 / 陶瓷 / ... ，保险丝类型: G / 5 x 20，标称工作电压: 500 V，额定电流: 28 A，接线方式: 直插式连接，额定接线容量: 4 mm2 ，接线容量： 0.2 mm2- 6 mm2 ，接线方式: 直插式连接，额定接线容量: 4 mm2 ，接线容量： 0.2 mm2- 6 mm2 ，安装方式: NS 35/7,5，NS 35/15，颜色: 黑色

Product advantage： • 直插式多导线连接，无需工具即可轻松插拔

Advisory order

189 5170 2156

Product details

技术数据

连接数据

每层的连接数量

额定横截面

4 mm²

电气特性

额定浪涌电压

6 kV

额定条件下的最大功耗

1.02 W

保险丝类型

玻璃 / 陶瓷 / ...

保险丝	G / 5 x 20

最大功率损耗

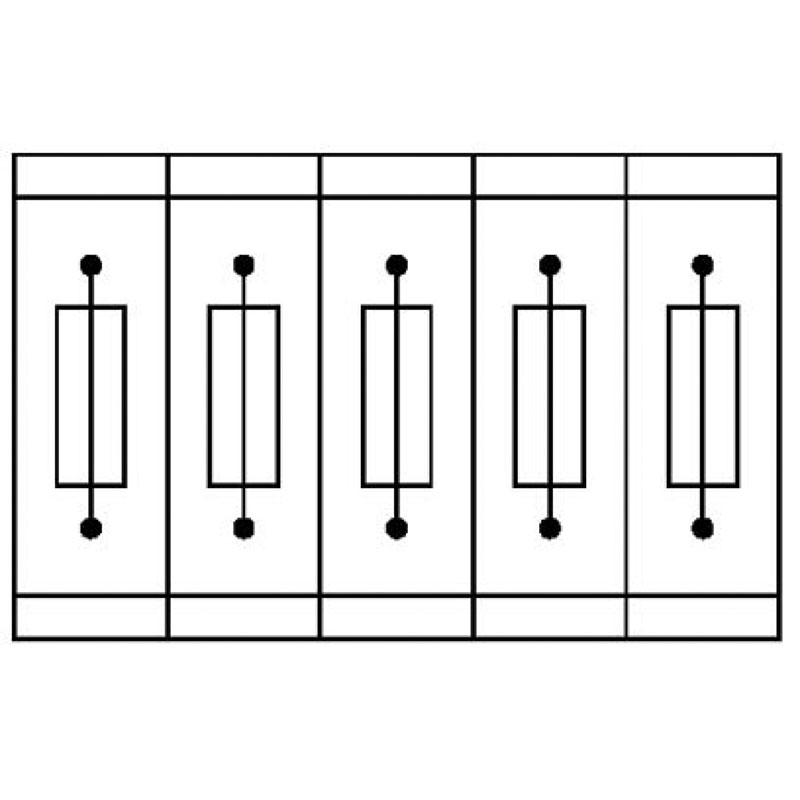

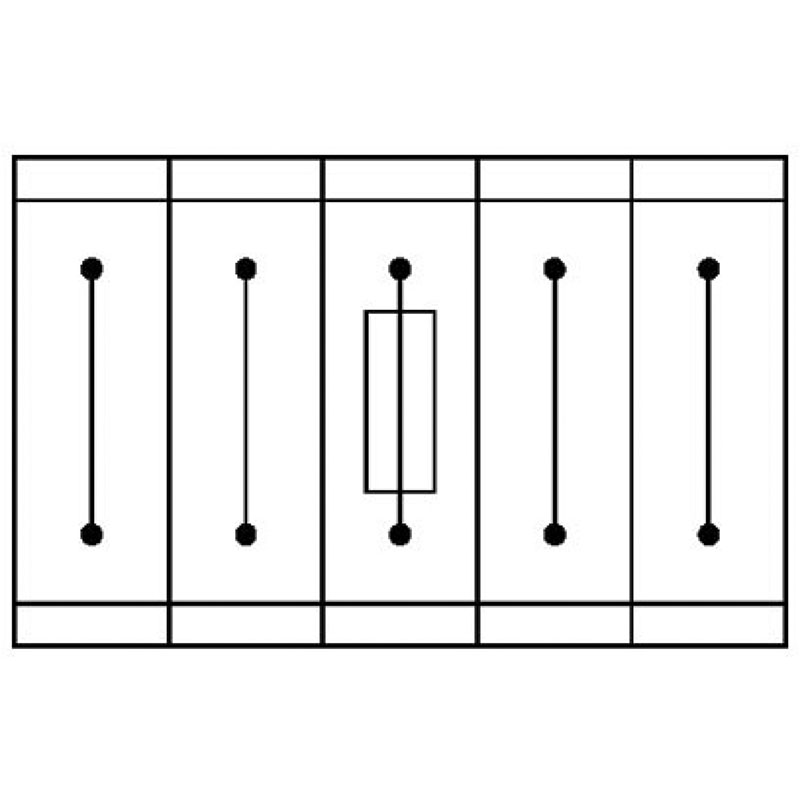

最大 1.6 W (单排保险丝端子，在发生过载时提供保护) 最大 1.6 W (多个保险丝端子相互连接，在发生过载时提供保护) 最大 4 W (单排保险丝端子，在短路时提供保护) 最大 2.5 W (多个保险丝端子相互连接，在短路时提供保护)

产品属性

产品类型

保险丝端子

连接量

行数

电位

数据管理状态

产品审核修订

绝缘特性

污染等级

过电压类别

III

尺寸

宽度

6.2 mm

高度

118.5 mm

深度

82.6 mm

NS 35/7,5深度

83.9 mm

NS 35/15深度

91.4 mm

材料规格

颜色	黑色 (RAL 9005)

阻燃等级，符合UL 94

绝缘材料组

绝缘材料

低温下的静态绝缘材料应用

-60 °C

绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））

130 °C

绝缘材料相对温度指数（电气，UL 746 B）

130 °C

铁路车辆的防火保护 (DIN EN 45545-2) R22

HL 1 - HL 3

铁路车辆的防火保护 (DIN EN 45545-2) R23

HL 1 - HL 3

铁路车辆的防火保护 (DIN EN 45545-2) R24

HL 1 - HL 3

铁路车辆的防火保护 (DIN EN 45545-2) R26

HL 1 - HL 3

量热释热NFPA 130 (ASTM E 1354)

28 MJ/kg

表面可燃性NFPA 130 (ASTM E 162)

通过

烟雾比光密度NFPA 130 (ASTM E 662)

通过

烟气毒性NFPA 130 (SMP 800C)

通过

环境和真实条件

振荡/宽频带噪音

规格	DIN EN 50155 (VDE 0115-200):2008-03

频谱	1类， B级使用寿命测试，在车体上进行

频率	f1 = 5 Hz 到 f2 = 150 Hz

ASD等级

0.964 (m/s²)²/Hz

加速度

0.58g

每轴的测试周期

5 h

测试方向	X-, Y- 与 Z-轴

结果

已通过测试

标准和规范

连接符合标准

IEC 60947-7-3

冲击

规格	DIN EN 50155 (VDE 0115-200):2008-03

脉冲波形

半弦

加速度

电击时间

30 ms

每个方向的电击次数

测试方向	X-, Y- 与 Z-轴（正向与负向）

结果

已通过测试

环境条件

环境温度（运行）

-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)

环境温度（存放/运输）

-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C)

环境温度（组装）

-5 °C ... 70 °C

环境温度（执行）

-5 °C ... 70 °C

允许湿度（运行）

20 % ... 90 %

允许湿度（存放/运输）

30 % ... 70 %

说明

概述

桥接列表	插入式桥接件 / FBS 2-6 / 3030336 插入式桥接件 / FBS 3-6 / 3030242 插入式桥接件 / FBS 4-6 / 3030255 插入式桥接件 / FBS 5-6 / 3030349 插入式桥接件 / FBS 10-6 / 3030271

Ex 连接数据概述

额定横截面

4 mm²

额定接线容量AWG

刚性接线容量

0.2 mm² ... 6 mm²

接线容量AWG

24 ... 10

柔性接线容量

0.2 mm² ... 4 mm²

输出

(永久)

Ex数据额定参数 (ATEX/IECEx)

标识	。 II 3 G Ex ec llC Gc

工作温度范围

-60 °C ... 130 °C

Ex认证附件

3002619 D-PT 4-PE/L/HESI 1205066 SZS 1,0X4,0 VDE 3022276 CLIPFIX 35-5 3022218 CLIPFIX 35

机械特性机械参数

开口式侧板

是

Ex等级第2层

接触电阻

0.9 mΩ

输出

(永久)

额定电流	29 A (4 mm²)

最大负载电流

32 A (6 mm²)

温度上升	40 K (29 A/4 mm²)

Ex等级第3层

接触电阻

5 mΩ

额定电流	6.3 A (4 mm²)

最大负载电流

6.3 A (6 mm²)

1层

剥线长度	10 mm ... 12 mm

连接符合标准

IEC 60947-7-3

刚性导线横截面

0.2 mm² ... 6 mm²

横截面 AWG

24 ... 10 (按IEC标准修订)

柔性导线横截面

0.2 mm² ... 6 mm²

导线横截面，柔性[AWG]

24 ... 10 (按IEC标准修订)

柔性导线横截面（套管不带塑料绝缘管）

0.25 mm² ... 4 mm²

柔性导线横截面（带塑料绝缘管的套管）

0.25 mm² ... 4 mm²

标称电流

28 A

最大负载电流

32 A (具有6 mm²导线横截面，刚性)

额定电压

500 V

塞规

额定横截面

4 mm²

2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

0.5 mm² ... 1 mm²

2层

剥线长度	10 mm ... 12 mm

连接符合标准

IEC 60947-7-3

刚性导线横截面

0.2 mm² ... 6 mm²

横截面 AWG

24 ... 10 (按IEC标准修订)

柔性导线横截面

0.2 mm² ... 6 mm²

导线横截面，柔性[AWG]

24 ... 10 (按IEC标准修订)

柔性导线横截面（套管不带塑料绝缘管）

0.25 mm² ... 4 mm²

柔性导线横截面（带塑料绝缘管的套管）

0.25 mm² ... 4 mm²

标称电流

6.3 A

最大负载电流

6.3 A (电流取决于所用的保险丝)

额定电压	500 V (电压取决于所用的保险丝)

额定横截面

4 mm²

柔性导线横截面（具有相同横截面的2根导线，带TWIN套管和塑料套管）

0.5 mm² ... 1 mm²

1层直接插拔式连接横截面

刚性导线横截面

0.5 mm² ... 6 mm²

刚性导线横截面[AWG]

20 ... 10 (按IEC标准修订)

柔性导线横截面（套管不带塑料绝缘管）

0.5 mm² ... 4 mm²

柔性导线横截面（带塑料绝缘管的套管）

0.5 mm² ... 4 mm²

2层直接插拔式连接横截面

刚性导线横截面

0.5 mm² ... 6 mm²

刚性导线横截面[AWG]

20 ... 10 (按IEC标准修订)

柔性导线横截面（套管不带塑料绝缘管）

0.5 mm² ... 4 mm²

柔性导线横截面（带塑料绝缘管的套管）

0.5 mm² ... 4 mm²

插入式桥接件 / FBS 20-6 / 3030365

桥接数据	19 A / 4 mm²

标称工作电压

275 V

用于使用桥接件进行桥接

275 V

- 不相邻的接线端子之间桥接

275 V

- 切割至所需长度的桥接，带盖板

275 V

额定绝缘电压

250 V

输出

(永久)

- 不相邻的接线端子之间桥接

275 V

- 切割至所需长度的桥接，带盖板

275 V

IEC 60947-7-3

安装

安装类型	NS 35/7,5 NS 35/15
