• 安装在标准EN DIN导轨上 • 传输速度高达1.5 Mbps • 所有接口之间的高质量三端隔离 • 节省空间的薄型22.5 mm设备 • 内置，可连接终端电阻 • 所有连接均通过 COMBICON 插拔式连接器进行 • 符合DNV GL标准的造船业认证
| 额定条件下的最大功耗 | 2.16 W |
| 测试电压数据接口／电源 | 1.5 kVrms (50 Hz，1 min) |
| 电隔离 | VCC // RS-485 (A) // RS-485 (B) |
| 产品类型 | Interface接口转换器 |
| 应用 | RS-485 |
| MTTF | 1808 年数 (SN 29500标准，温度25°C， 占空比21%) 334 年数 (SN 29500标准，温度40°C， 占空比100%) 796 年数 (SN 29500标准，温度40°C， 占空比34.25%) |
| 产品审核修订 | 19 |
| 污染等级 | 2 |

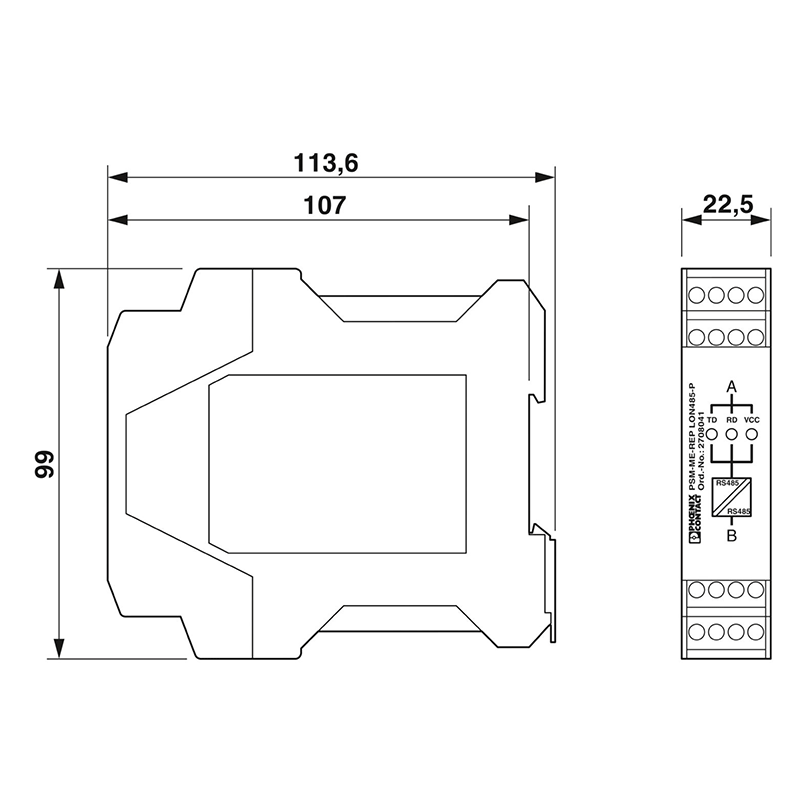

| 宽度 | 22.5 mm |
| 高度 | 99 mm |
| 深度 | 114.5 mm |
| 安装类型 | DIN导轨安装 |
| 颜色 (外壳) | 绿色 (RAL 6021) |
| 标识材料 (壳体) | PA 6.6-FR |
| 证书 | CE合规 |
| 抗干扰 | EN 61000-6-2:2005 |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 发射干扰 | EN 61000-6-4 |
| 标准/规程 | EN 61000-4-2 |
| 触点放电 | ± 6 kV (强度测试 3) |
| 空气放电 | ± 8 kV (强度测试 3) |
| 备注 | 标准 B |
| 间接放电 | ± 6 kV (强度测试 3) |
| 标准/规程 | EN 61000-4-3 |
| 频率范围 | 26 MHz ... 3 GHz (强度测试 3) |
| 备注 | 标准 A |
| 电场强度 | 10 V/m |
| 标准/规程 | EN 61000-4-4 |
| 输入 | ± 4 kV (强度测试 3) |
| 备注 | 标准 B |
| 信号 | ± 2 kV (强度测试 3) |
| 标准/规程 | EN 61000-4-6 |
| 频率范围 | 0.15 MHz ... 80 MHz |
| 备注 | 标准 A |
| 电压 | 10 V |
| 标准/规程 | EN 55011 |
| 备注 | A类，工业应用场合 |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
| 应用说明 | 只用于工业应用 |
| 环境温度（运行） | -40 °C ... 70 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 10 % ... 95 % (无冷凝) |
| 保护等级 | IP20 |
| 海拔 | ≤ 5000 m (有关限制，请见制造商关于高海拔运行的声明) |
| CCCex说明 | 在中国不允许用在潜在爆炸区域内。 |
| EMC说明 | EMC：A类产品，参见下载区内的制造商声明 |
| 电源电压范围 | 18 V AC/DC ... 30 V AC/DC (通过插拔式COMBICON螺钉接线端 子) |
| 最大电流耗量 | 100 mA |
| 典型电流耗量 | 90 mA (24 V DC) |
| 额定供电电压 | 24 V AC/DC |
| 标识 | Ex nA IIC T4 Gc |
| 证书 | IECEx IBE 15.0034X |
| 标识 | 508 Recognized Class I, Zone 2, Ex nA IIC T4 Gc X Class I, Zone 2, AEx nA IIC T4 Class I, Div. 2, Groups A, B, C, D |
| 标识 | ISA-S71.04-1985 G3 Harsh Group A |
| Temperature | B |
| Humidity | A |
| 振动 | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| 标识 | 。 II 3 G Ex nA IIC T4 Gc |
| 证书 | IBExU16ATEXB004 X |
| 注意 | 请遵守文档中的特殊安装说明！ |
| 标识 | DNV GL |
| 标准/规程 | EN 61000-4-5 |
| 输入 | ± 0.5 kV (DC电源) |
| 备注 | 标准 B |
| 信号 | ± 2 kV (数据线，不对称) |
| 信号 | Modbus |

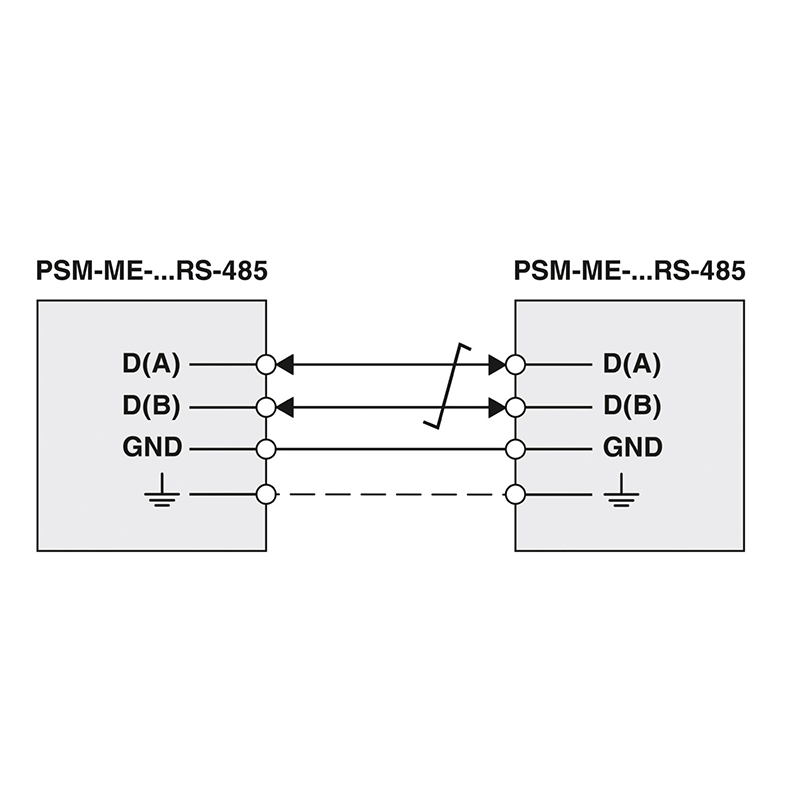

| 数据: | RS-485接口，符合EIA/TIA-485标准，DIN 66259-4/RS-485 2线 |
| 串行传输率 | 1.2 / 2.4 / 4.8 / 9.6 / 19.2 / 38.4 / 57.6 / 75 / 93.75 / 115.2 / 136 / 187.5 / 375 / 500 / 1500 kbps |
| 连接方式 | 可插拔螺钉连接 |
| 传输长度 | ≤ 1200 m (取决于传输速率、总线系统和电缆类型) |
| 位失真，输入 | 最大± 35 % |
| 位失真输出 | < 3.6 % |
| 位延迟 | < 200 ns |
| 传输通道 | 2 (1/1)，TD，RD，半双工 |
| 位失真 | < 1.5 % |
| 级联能力 | 9（4.8 ... 93.75Kbit/s） 5 (375 ... 1500 kbps) 6 (187.5 kbps) 7 (136 kbps) 8 (115.2 kbps) |
| 传输介质 | 2芯双绞线，屏蔽 |
| 支持的协议 | 透明协议 |
| 紧固扭矩 | 0.56 Nm ... 0.79 Nm |
| 单股导线/接线点，刚性 | 0.2 mm² ... 2.5 mm² |
| 单股导线/接线点，柔性 | 0.2 mm² ... 2.5 mm² |
| 导线横截面，柔性[AWG] | 24 ... 12 |
| 单股导线/接线点，柔性 | 0.2 mm² ... 2.5 mm² |
| AWG绞线最大横截面，柔性 | 12 |
| AWG导线最小横截面，柔性 | 24 |
| 文件格式／编码 | UART（11/10bit可切换；NRZ非回零码） |
| 数据方向切换 | 自动控制，最小站响应时间1bits |
| 数据: | RS-485接口，符合EIA/TIA-485标准，DIN 66259-4/RS-485 2线 |
| 传输长度 | ≤ 1200 m (取决于传输速率、总线系统和电缆类型) |
| 终端电阻 | 390 Ω 390 Ω (可连接) 180 Ω |
| 串行传输率 | 1.2 / 2.4 / 4.8 / 9.6 / 19.2 / 38.4 / 57.6 / 75 / 93.75 / 115.2 / 136 / 187.5 / 375 / 500 / 1500 kbps |
| 证书 | KCC-REI-PCK-FL2744429 |
| 级联能力 | 9（4.8 ... 93.75Kbit/s） 5 (375 ... 1500 kbps) 6 (187.5 kbps) 7 (136 kbps) 8 (115.2 kbps) |
