• 通过静态POWER BOOST功率裕度长时间提供高达125%于额定电流的电流，可靠启动大型负载 • 预防性功能监视机制在故障发生前提示临界工作状态 • 持续电压：输出电压即使在较长电缆末端也可再次生成 • 可支持对多种电压级别的转换 • 电气隔离：用于设置独立供电的系统

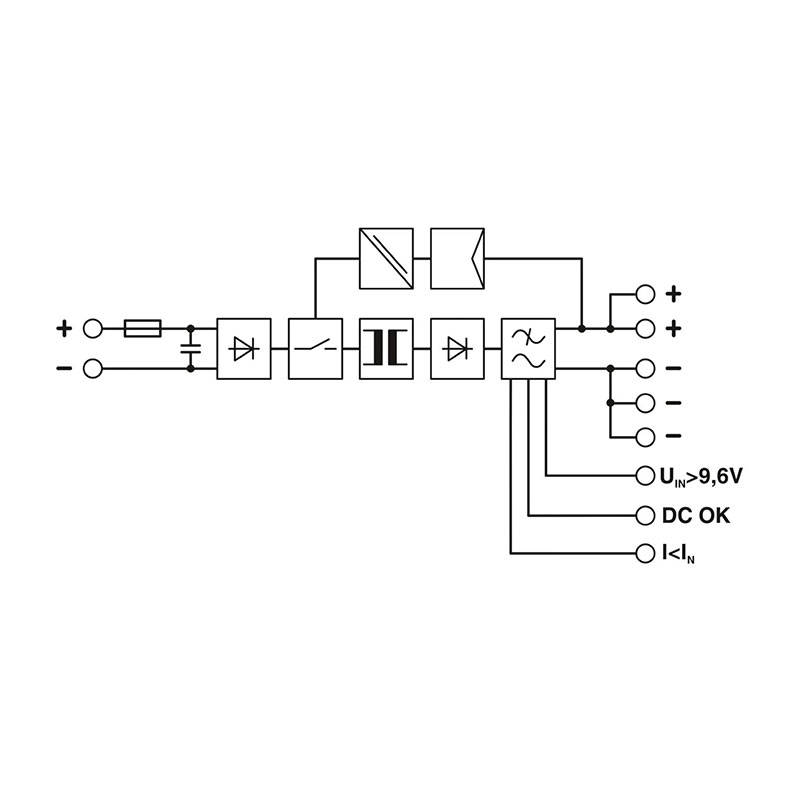

| 额定输入电压范围 | 12 V DC |
| 输入电压范围 | 9 V DC ... 18 V DC |
| 电源电压的电压类型 | DC |
| 防止极性逆转 | ≤ 30 V DC |
| 宽域输入 | 否 |
| 电耗量 | 12 A (12 V，IBOOST) |
| 冲击电流 | < 6 A (典型) |
| 电网缓冲时间 | 典型值 3 ms (12 V DC) |
| 保护电路 | 瞬态电涌保护; 压敏电阻 |
| 输入熔断器 | 25 A (内置（设备保护）) |
| 冲击电流积分 (I2t) | < 0.6 A2s |
| 效率 | > 89 % |
| 额定输出电压 | 12 V DC ±1 % |
| 输出特性 | U/I |
| 热磁断路器类型 | B2 / B4 / C2 |
| 衰减 | 60 °C ... 70 °C (2.5 %/K) |
| 反馈电压电阻 | 25 V DC |
| 输出端处的过电压保护 (OVP) | < 25 V DC |
| 最大电容负载 | 无限 |
| 主动电流限制 | 15 A |
| 控制偏差 | < 1 % (负载的变化，静态10 % ... 90 %) < 2 % (负载的变化，动态10 % ... 90 %) < 0.1 % (输入电压的变化范围为±10 %) |
| 输出电压（ USet ）的设置范围 | 5 V DC ... 18 V DC (> 12 V DC，限制稳定容量) |
| 额定输出电流（ IN ） | 8 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 10 A (-25 °C ... 40 °C恒定，UOUT = 12 V DC ) |
| 选择性熔断 (ISFB) | 48 A (12 毫秒) |
| 最大额定负载功率损耗 | 11.8 W |
| 串连 | 是 |
| 连接方式 | 螺钉连接 |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 2.5 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 2.5 mm² |
| 最小导线横截面AWG | 24 |
| 最大导线横截面AWG | 12 |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 连接方式 | 螺钉连接 |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 2.5 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 2.5 mm² |
| 最小导线横截面AWG | 24 |
| 最大导线横截面AWG | 12 |
| 剥线长度 | 7 mm |
| 螺纹 | M3 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 相数 | 1.00 |
| 绝缘电压输入／输出 | 1.5 kV (类型测试) 1 kV (常规测试) 1 kV (类型测试) |
| 产品系列 | QUINT POWER |
| MTBF (IEC 61709, SN 29500) | > 1614000 h (25 °C) > 920000 h (40 °C) |
| 产品审核修订 | 02 |
| 保护等级 | III |
| 污染等级 | 2 |
| 宽度 | 32 mm |
| 高度 | 130 mm |
| 深度 | 125 mm |
| 左侧/右侧安装距离 | 0 mm / 0 mm (≤ 70 °C) |
| 顶部/底部安装距离 | 50 mm / 50 mm (≤ 70 °C) |
| 左侧/右侧安装距离（有效） | 15 mm / 15 mm (≤ 70 °C) |
| 顶部/底部安装距离（有效） | 50 mm / 50 mm (≤ 70 °C) |
| 安装类型 | DIN导轨： 35 mm |
| 组装说明 | 可并排安装： PN ≥50 %，水平间距5 mm，若有带点部件，则距离 15 mm，垂直间距50 mm 可并排安装： PN <50 %，水平间距0 mm，顶部垂直距离40 mm， 底部垂直距离20 mm |
| 安装位置 | 水平DIN导轨NS35，EN60715 |
| 带保护涂层 | 否 |
| 外壳材料 | 金属 |
| 外壳类型 | 铝 (AlMg3) |
| 盖罩型号 | 镀锌薄钢板，无铬（ VI） |
| 保护等级 | IP20 |
| 环境温度（运行） | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 气候等级 | 3K3（ 符合EN 60721标准） |
| 允许的最大相对湿度（操作） | ≤ 95 % (25 °C 时，无冷凝) |
| 电击 | 18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） | < 15 Hz， 振幅±2.5 mm（ 符合IEC 60068-2-6） 15 Hz ... 150 Hz，2.3g，90 min. |
| 环境温度（调试类型测试） | -40 °C |
| 标准——电源安装中所用的电子设备以及在电源安装中电子设备 的组装 | EN 50178/VDE 0160 (PELV) |
| 标准——电气安全 | EN 60950-1/VDE 0805 (SELV) |
| 标准——安全超低电压 | EN 60950-1 (SELV) EN 60204 (PELV) |
| 轨道应用 | EN 50121-4 |
| 噪音排放的电磁兼容要求 | EN 61000-6-3 EN 61000-6-4 |
| 抗噪的电磁兼容要求 | EN 61000-6-1 EN 61000-6-2 |
| 标准/规程 | EN 61000-4-2 |
| 触点放电 | 8 kV (强度测试4) |
| 空气放电 | 15 kV (强度测试4) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-3 |
| 频率范围 | 80 MHz ... 1 GHz |
| 测试场强 | 20 V/m (强度测试 3) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-4 |
| 输入 | 2 kV (强度测试3 - 非对称) |
| 输出 | 2 kV (强度测试3 - 非对称) |
| 备注 | 标准 A |
| 信号 | 2 kV (强度测试4 - 非对称) |
| 标准/规程 | EN 61000-4-5 |
| 输入 | 0.5 kV (强度测试1 - 对称) 0.5 kV (强度测试1 - 非对称) |
| 备注 | 标准 B |
| 标准/规程 | EN 61000-4-6 |
| I/O/S | 非对称 |
| 频率范围 | 0.1 MHz ... 80 MHz |
| 备注 | 标准 A |
| 电压 | 10 V (强度测试 3) |
| 标准/规程 | EN 61000-6-3 |
| 无线电干扰电压符合EN 55011标准 | EN 55011（EN 55022）B 类，应用领域： 工业和民用 |
| 无线电干扰符合EN 55011标准 | EN 55011（EN 55022） B类，应用领域： 工业和民用 |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
| 信号类型 | LED 有源开关输出 继电器触点 |
| 防短路保护 | 是 |
| 并连 | 是，用于冗余和增加容量 |
| 残波 | < 20 mVSS |
| 上升时间 | < 2 ms (UOUT (10 % ... 90 %)) |
| 最大空载功耗 | 1.5 W |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 2.5 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 2.5 mm² |
| 最小导线横截面AWG | 24 |
| 最大导线横截面AWG | 12 |
| 螺纹 | M3 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 输出功率 | 96 W |
| 峰值切换电压额定负载 | < 10 mVSS (20 MHz) |
| 输出说明 | UOUT>0.9xUN ： 高信号 |
| 开关电压范围 | 12 V DC |
| 最大启动电流 | < 20 mA (防短路保护) |
| 输出说明 | IOUTN: 高信号 |
| 开关电压范围 | 12 V DC |
| 最大启动电流 | < 20 mA (防短路保护) |
| 输出说明 | UIN > 9.6 V：高信号 |
| 开关电压范围 | 12 V DC |
| 最大启动电流 | ≤ 20 mA (防短路保护) |
| 状态显示 | “DC OK”LED 绿色 |
| 颜色 | 绿色 |
| 状态显示 | "BOOST" LED（ 黄色）/IOUT > IN ：LED亮 |
| 状态显示 | LED“UIN < 9.6 V”黄色/UIN < 9.6 V DC：LED亮 |
| 宽度 | 122 mm |
| 高度 | 130 mm |
| 深度 | 35 mm |
| 标准——安全绝缘 | DIN VDE 0100-410 |
