PT 2,5-TWIN-MTB BU - 刀闸分断接线端子

3210177

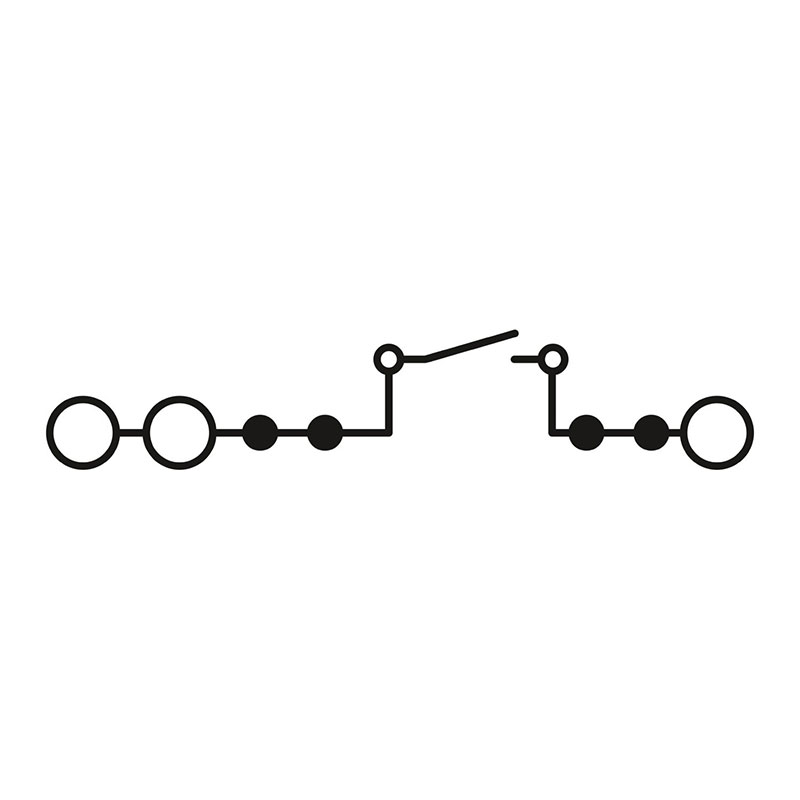

刀闸分断接线端子，标称工作电压: 400 V，额定电流: 16 A，接线方式: 直插式连接，额定接线容量: 2.5 mm2 ，接线容量：0.14 mm2 - 4 mm2 ，安装: NS 35/7,5，NS 35/15，颜色: 蓝色

Product advantage：

• 插拔式连接端子不仅拥有CLIPLINE complete系统的特点，而且能方便地连接刚性导线和带冷压头的导线，无需使用任何工具 • 紧凑设计和正面接线使得可在密闭空间内进行接线 • 除了双功能轴内的测试机构，所有的端子都提供一个额外的测试连接

Advisory order

189 5170 2156

Product details

技术数据

连接数据

每层的连接数量

额定横截面

2.5 mm²

剥线长度	8 mm ... 10 mm

连接符合标准

IEC 60947-7-1

标称电流

16 A

最大负载电流

16 A (具有4 mm²导线横截面，刚性)

额定电压

400 V

刚性导线横截面

0.14 mm² ... 4 mm²

柔性导线横截面

0.14 mm² ... 4 mm²

塞规

横截面 AWG

26 ... 12 (按IEC标准修订)

导线横截面，柔性[AWG]

26 ... 12 (按IEC标准修订)

柔性导线横截面（套管不带塑料绝缘管）

0.14 mm² ... 2.5 mm²

柔性导线横截面（带塑料绝缘管的套管）

0.14 mm² ... 2.5 mm²

2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

0.5 mm²

电气特性

额定浪涌电压

6 kV

额定条件下的最大功耗

0.77 W

产品属性

产品类型

分断接线端子

连接量

行数

电位

数据管理状态

产品审核修订

绝缘特性

污染等级

过电压类别

III

尺寸

宽度

5.2 mm

高度

81.9 mm

深度

35.2 mm

端板宽度

2.2 mm

NS 35/7,5深度

36.7 mm

NS 35/15深度

44.2 mm

安装

安装类型	NS 35/7,5 NS 35/15

材料规格

颜色	蓝色 (RAL 5015)

阻燃等级，符合UL 94

绝缘材料组

绝缘材料

低温下的静态绝缘材料应用

-60 °C

绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））

130 °C

绝缘材料相对温度指数（电气，UL 746 B）

130 °C

铁路车辆的防火保护 (DIN EN 45545-2) R22

HL 1 - HL 3

铁路车辆的防火保护 (DIN EN 45545-2) R23

HL 1 - HL 3

铁路车辆的防火保护 (DIN EN 45545-2) R24

HL 1 - HL 3

铁路车辆的防火保护 (DIN EN 45545-2) R26

HL 1 - HL 3

量热释热NFPA 130 (ASTM E 1354)

28 MJ/kg

表面可燃性NFPA 130 (ASTM E 162)

通过

烟雾比光密度NFPA 130 (ASTM E 662)

通过

烟气毒性NFPA 130 (SMP 800C)

通过

环境和真实条件

老化

温度循环

192

结果

已通过测试

标准和规范

连接符合标准

IEC 60947-7-1

温升测试

温度上升要求测试

温度上升 ≤ 45 K

结果

已通过测试

工频耐受电压

测试电压设定值

1.89 kV

结果

已通过测试

机械特性

机械参数

开口式侧板

是

机械测试

机械强度

结果

已通过测试

载体上的附件

DIN导轨/固定支点

NS 35

测试力设定值

1 N

结果

已通过测试

环境条件

环境温度（运行）

-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)

环境温度（存放/运输）

-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C)

环境温度（组装）

-5 °C ... 70 °C

环境温度（执行）

-5 °C ... 70 °C

允许湿度（运行）

20 % ... 90 %

允许湿度（存放/运输）

30 % ... 70 %

说明

概述

注意事项	所有连接导线的总电流不得超过最高负载电流。

导线损坏和松动测试

旋转速度

10 rpm

rpm

135

导线横截面／重量

0.14 mm² / 0.2 kg 2.5 mm² / 0.7 kg 4 mm² / 0.9 kg

结果

已通过测试

针焰测试

暴露时间

30 s

结果

已通过测试

电气测试电涌电压测试

测试电压设定值

7.3 kV

结果

已通过测试

直接插拔式连接横截面

刚性导线横截面

0.34 mm² ... 4 mm²

柔性导线横截面（套管不带塑料绝缘管）

0.5 mm² ... 2.5 mm²

柔性导线横截面（带塑料绝缘管的套管）

0.34 mm² ... 2.5 mm²

短时耐受电流 1.5 mm²

0.18 kA

短时耐受电流 2.5 mm²

0.3 kA

螺纹类型

()
